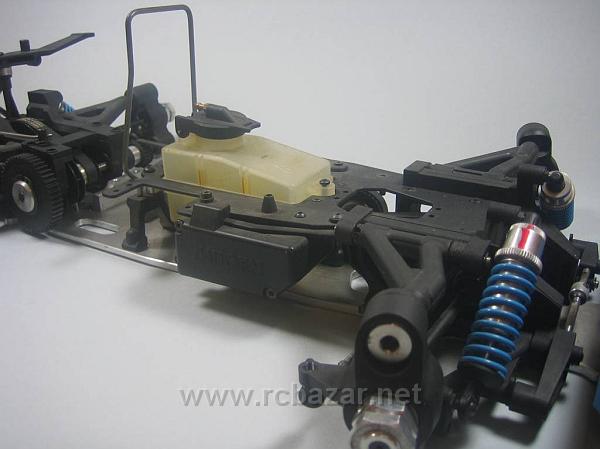

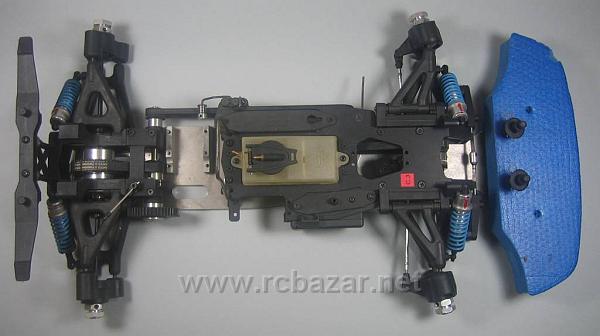

Ecco la nostra Picco pronta per il prelievo degli organi vitali.
Il modello e' in ottime condizioni.

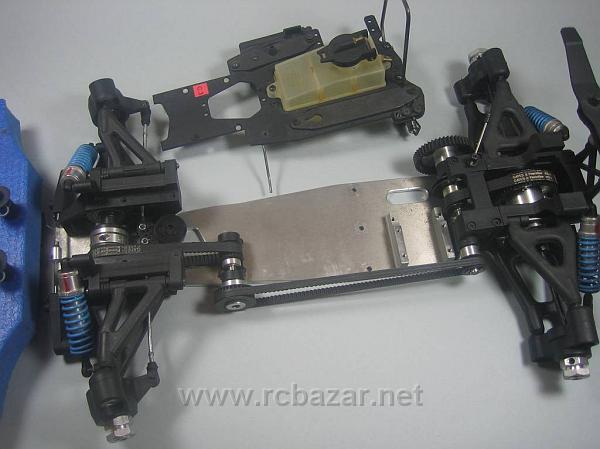

Iniziamo l'espianto, togliendo la piastra radio ...
... poi il retrotreno ...

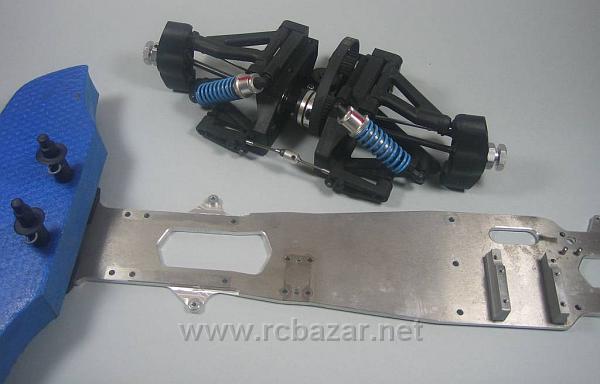

... l'avantreno ...
... ed infine il paracolpi. Come avrete notato, non c'e' bisogno di smontare completamente i gruppi, basta toglierli dal telaio.

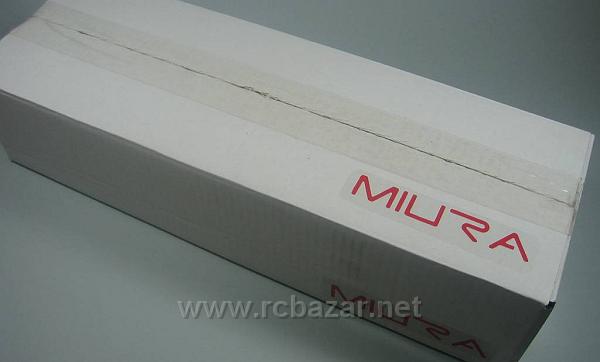

Questa e' la confezione nella quale e' venduto il Kit di trasformazione della Miura.

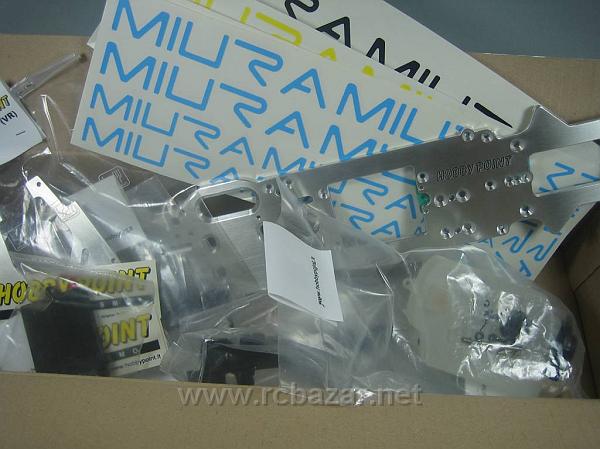

Il contenuto comprende diversi fogli di bellissimi adesivi e ...

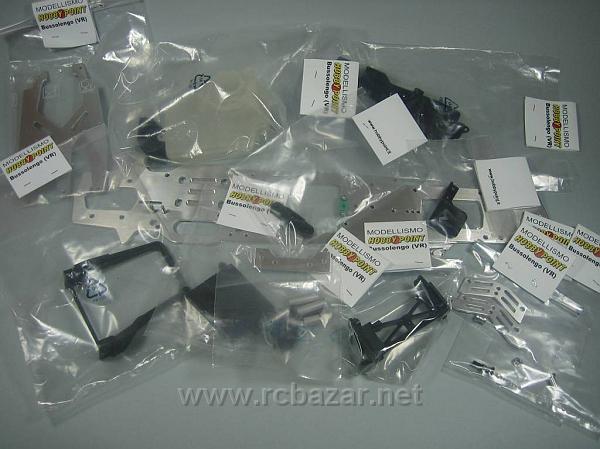

... le buste con tutto il necessario.

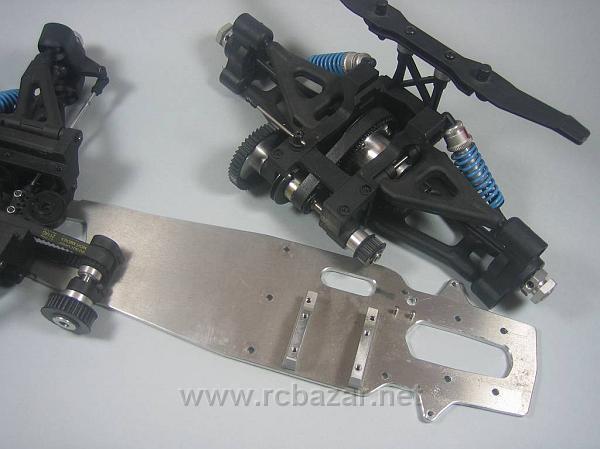

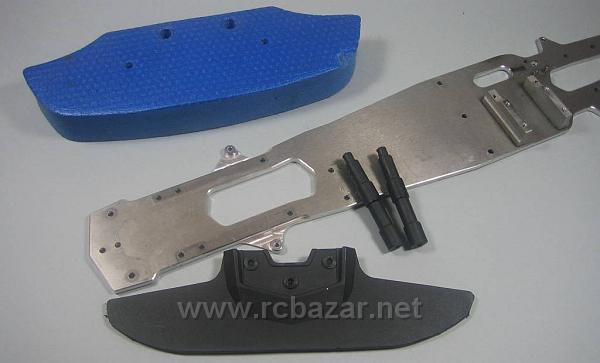

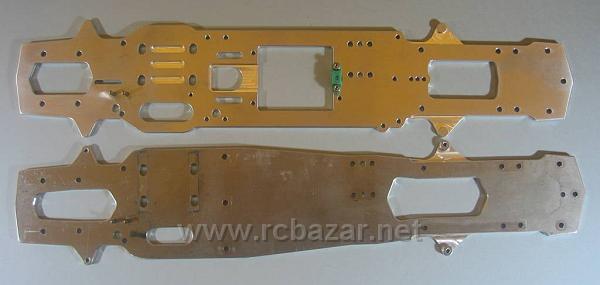

Ecco i due telai a confronto, poche ma sostanziali le differenze, lo scasso per il serbatoio della Motonica, i fori per posizionare la colonnina del salvaservo e chiaramente i fissaggi della nuova piastra radio.

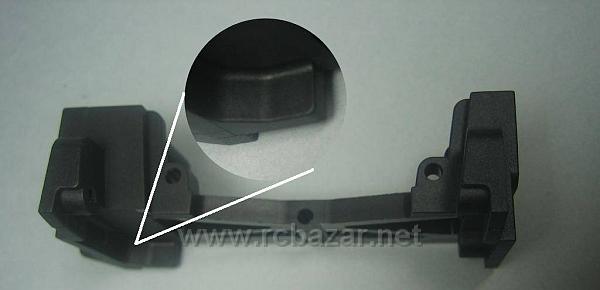

Iniziamo il montaggio del supporto a M della piastra radio, dove dovremo togliere la parte evidenziata nella fotografia...
... per raggiungere questo risultato.

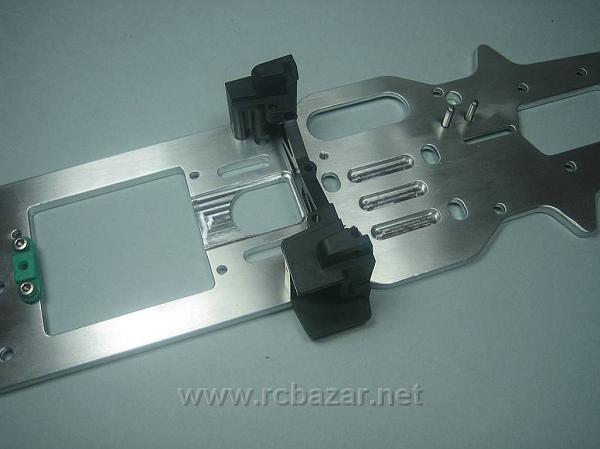

Posizioniamo la M cone da fotografia e ...

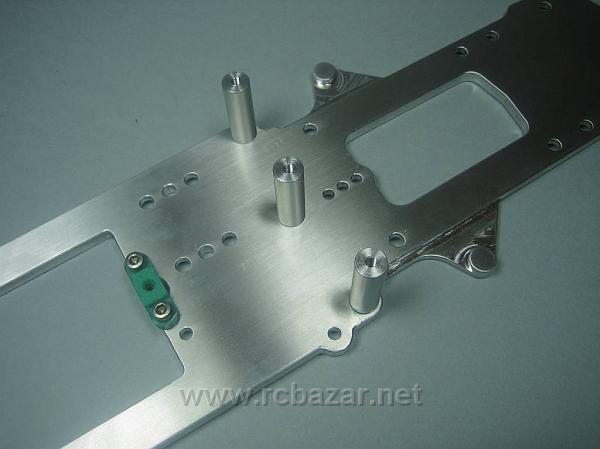

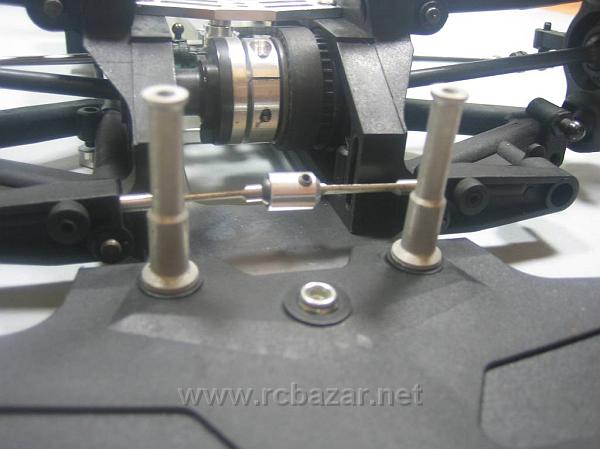

... le colonnine anteriori della Piastra Radio.

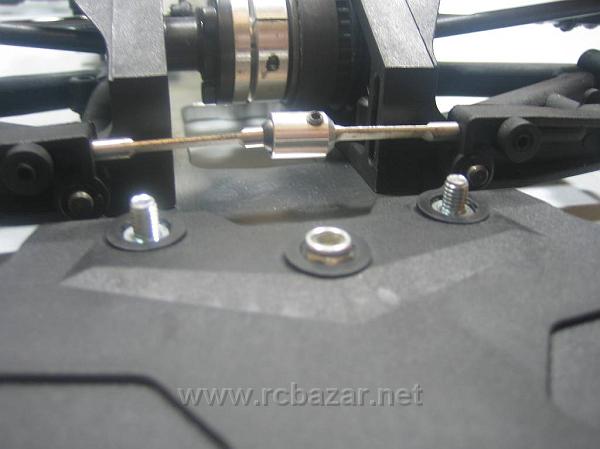

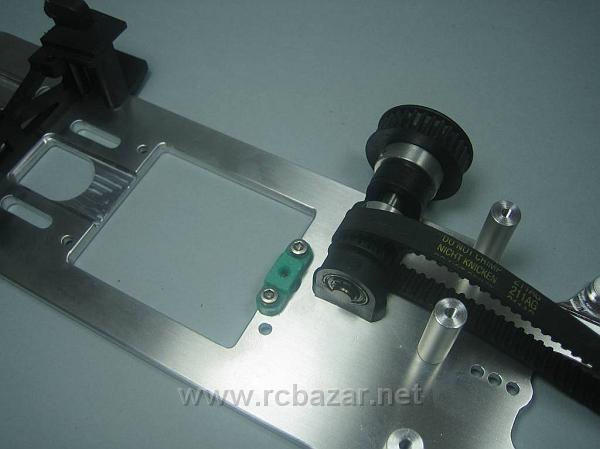

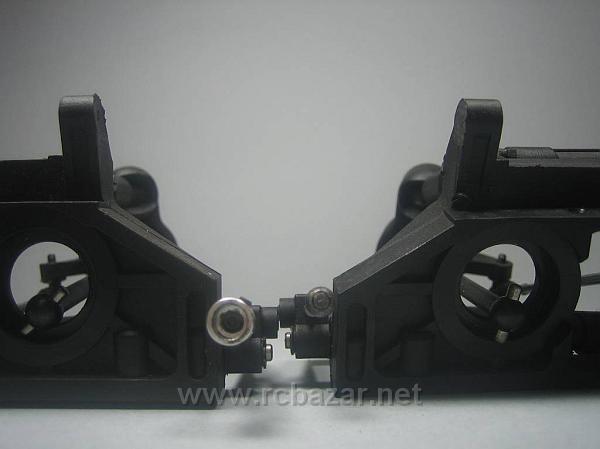

Passiamo poi all'asse di rinvio della trasmissione anteriore e ...

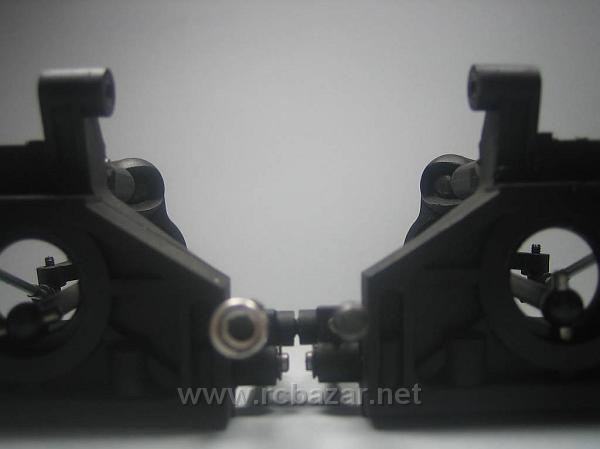

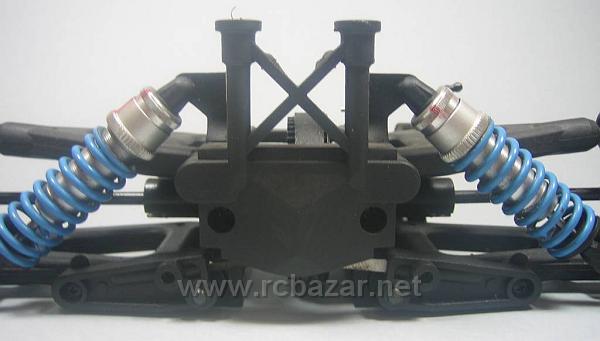

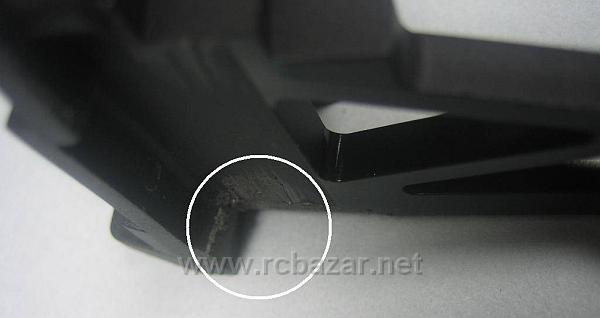

... prima di montare il gruppo anteriore facciamo una piccola modifica, fresando il rinforzo di ancoraggio degli ammortizzatori ...

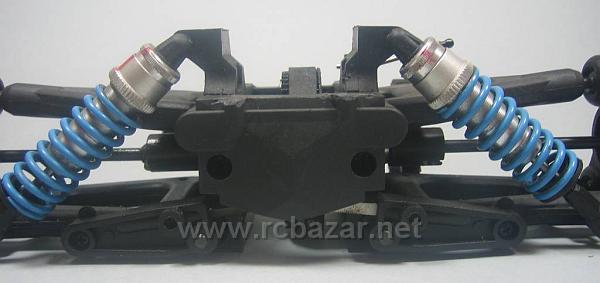

...come vedete a lavoro finito in questa immagine.

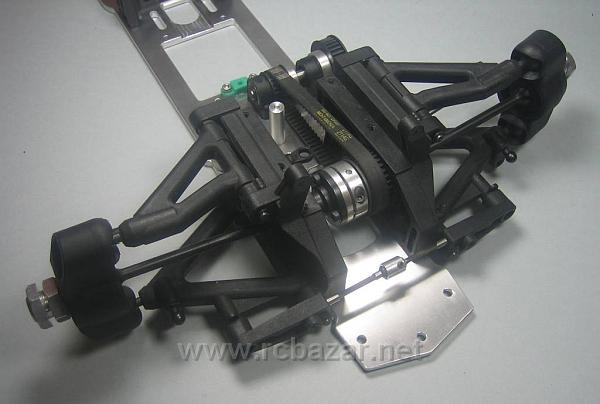

Questo e' l'anteriore montato.
Iniziamo poi a lavorare sul gruppo posteriore, dove toglieremo il supporto originale della carrozzeria ...
... che sostituiremo con quello piu' robusto predisposto dalla HobbyPoint.

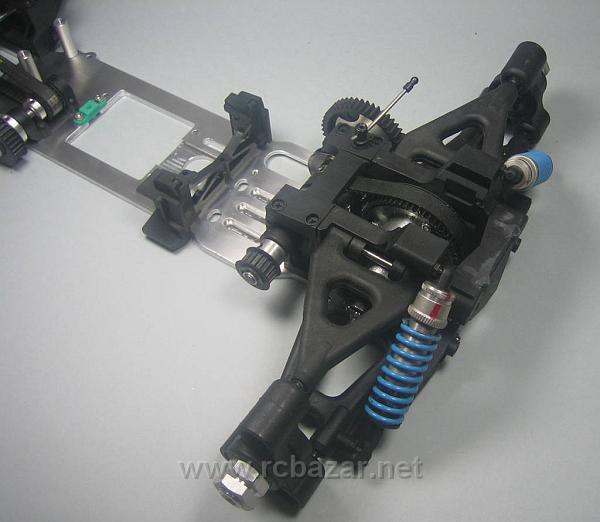

Montiamo il gruppo posteriore e il modello sembra gia' quasi completo.

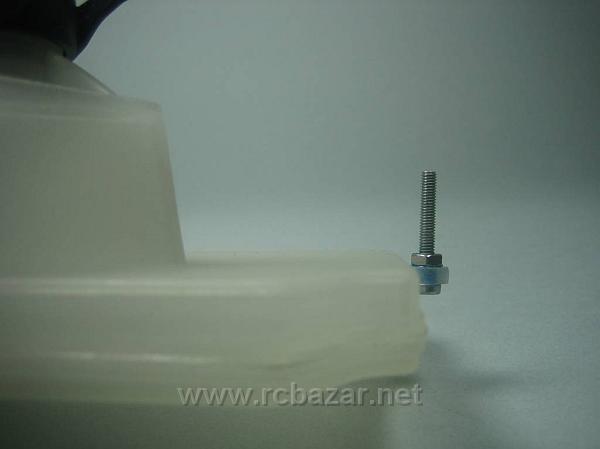

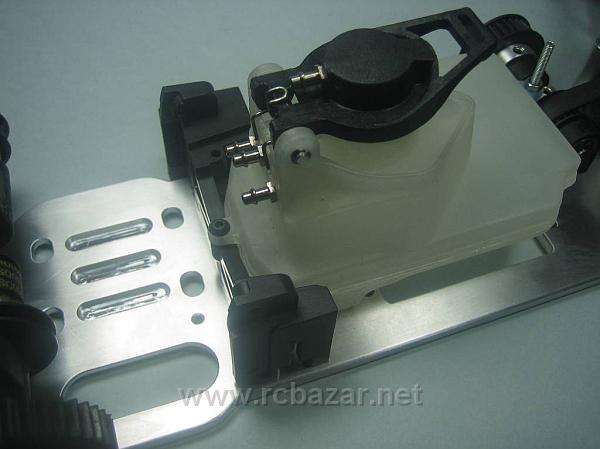

Prepariamo il serbatoio, montiamo il tappo e la vite di ancoraggio anteriore.

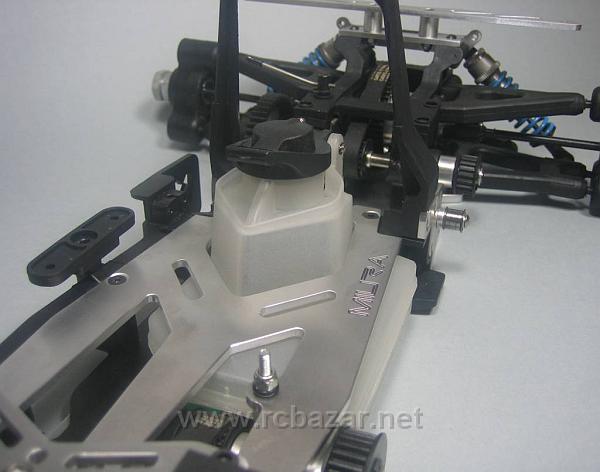

Fissiamo il serbatoio alla M ...

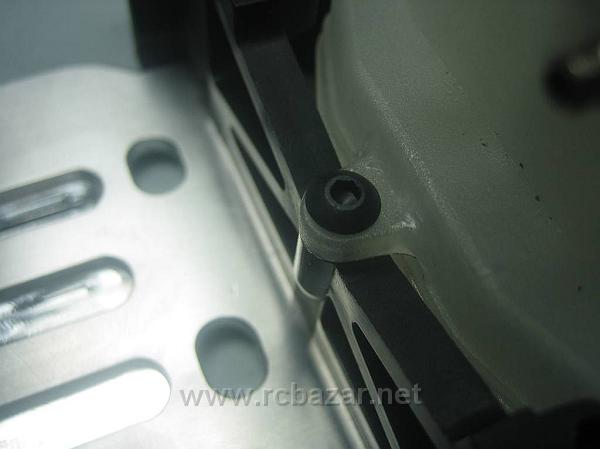

... con la vite posteriore ...

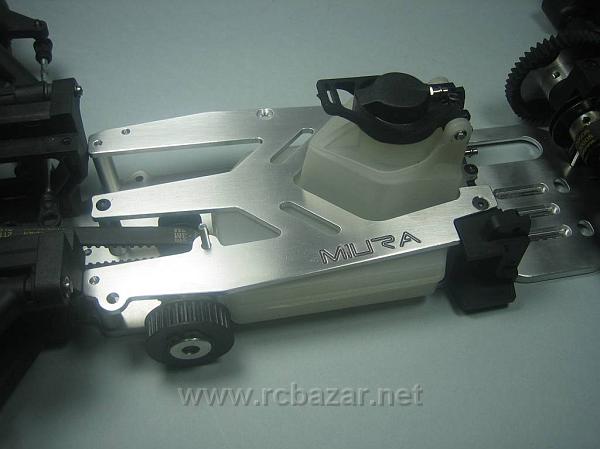

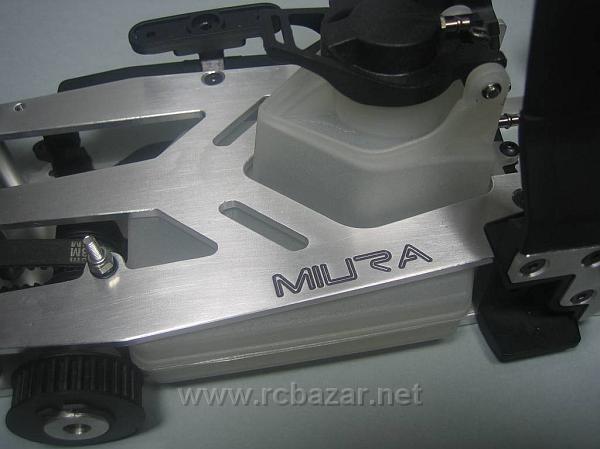

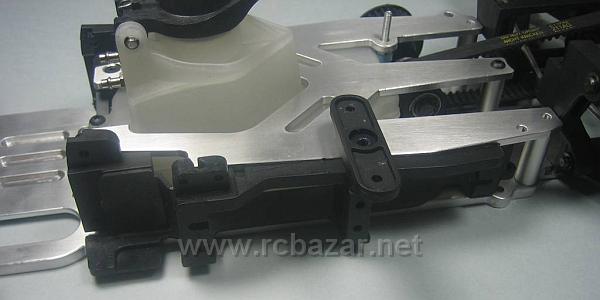

e montiamo la Bellissima piastra radio, fissandola solo alla colonnina centrale anteriore e alla M.
Montiamo il gruppo servocomandi con il relativo rinvio alla piastra radio e al telaio.

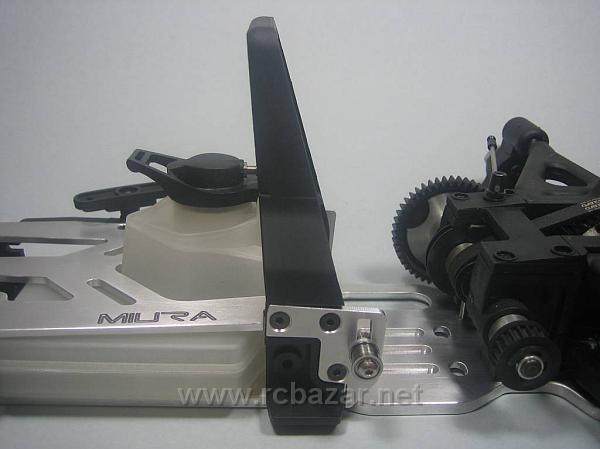

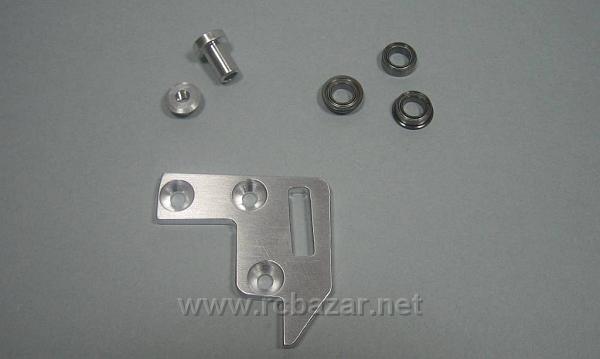

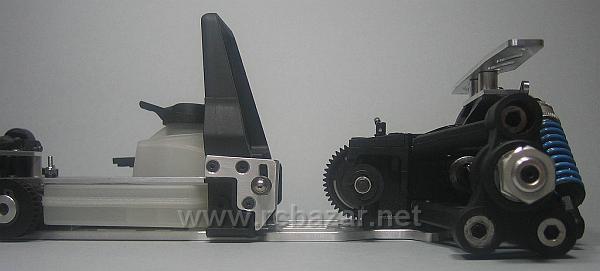

Questa e' la piastrina laterale di ancoraggio del Rollbar con il tendicinghia incorporato.

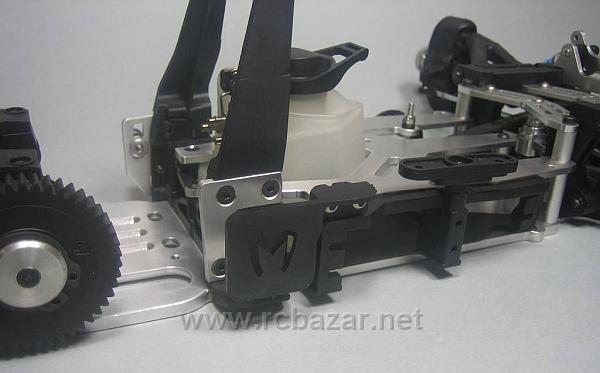

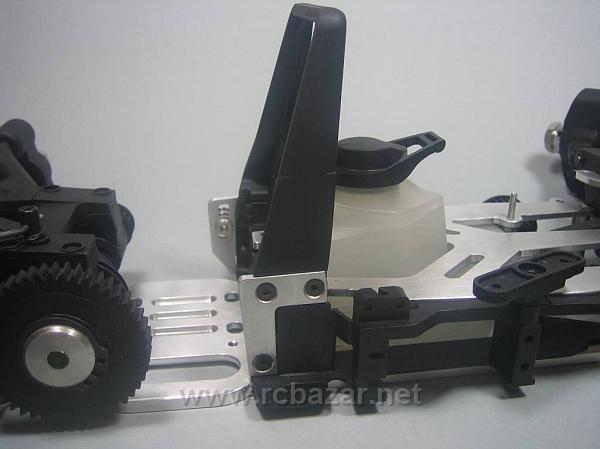

Fissiamo il Rollbar sul lato destro e ...

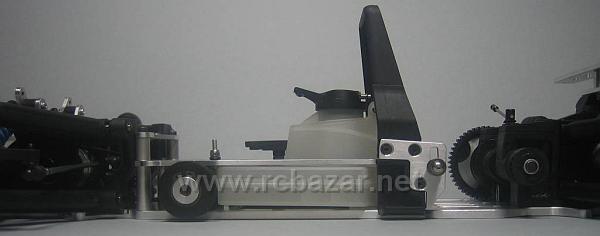

... su quello sinistro.

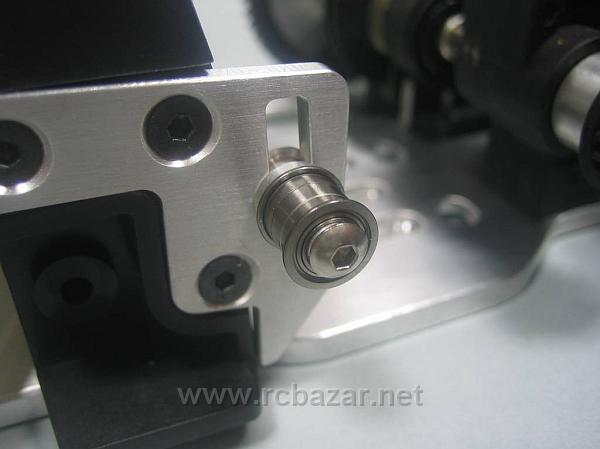

Notiamo il particolare del tendicinghia.

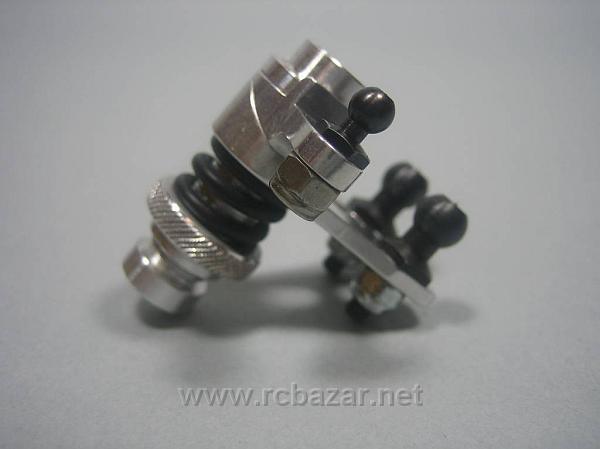

Questo e' il salvaservo di derivazione Technokit/Mantua. E' possibile montare salvaservi alternativi a proprio piacimento.

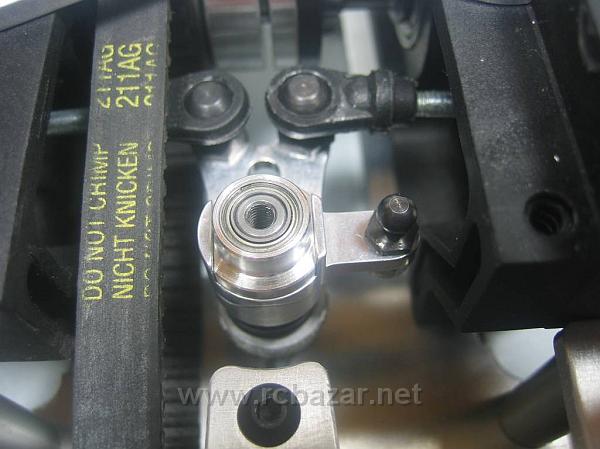

Ecco il salvaservo montato.

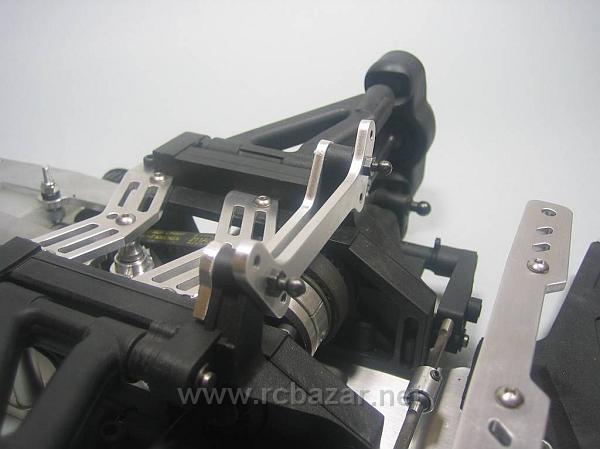

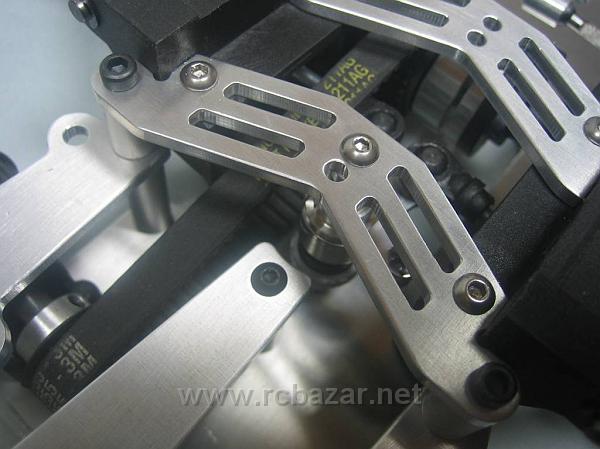

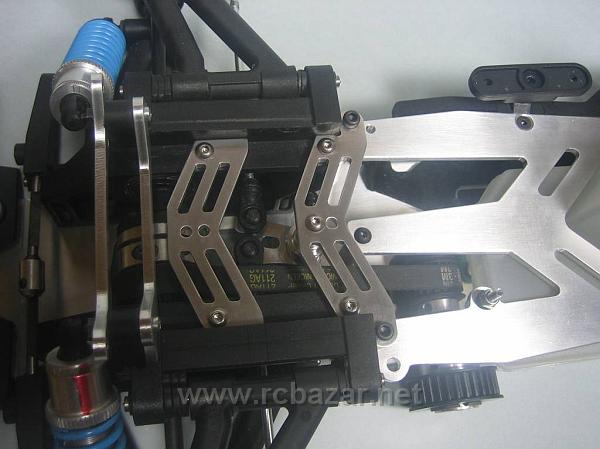

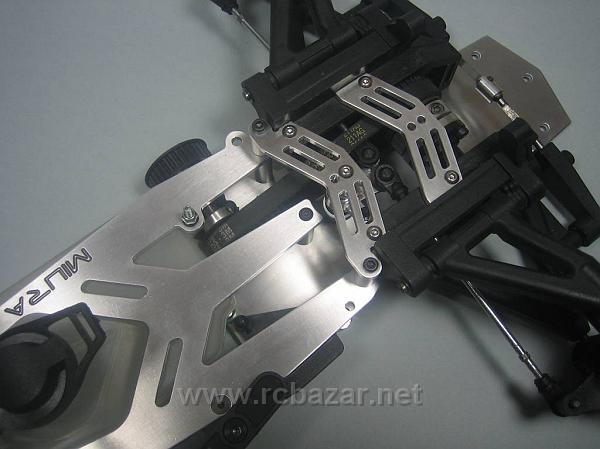

Completiamo l'anteriore con le piastrine superiori.

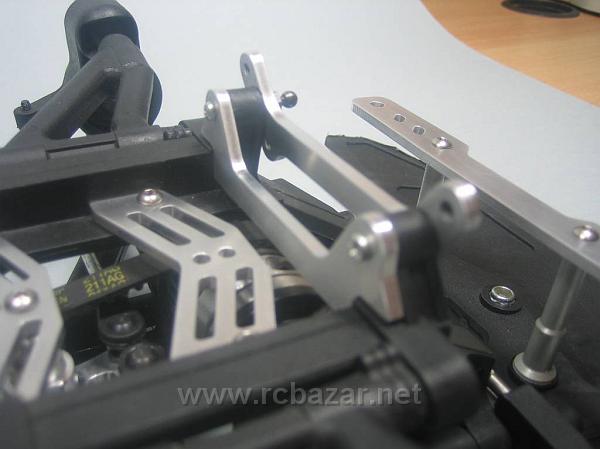

Quella posteriore blocca anche il salvaservo e la piastra radio inferiore

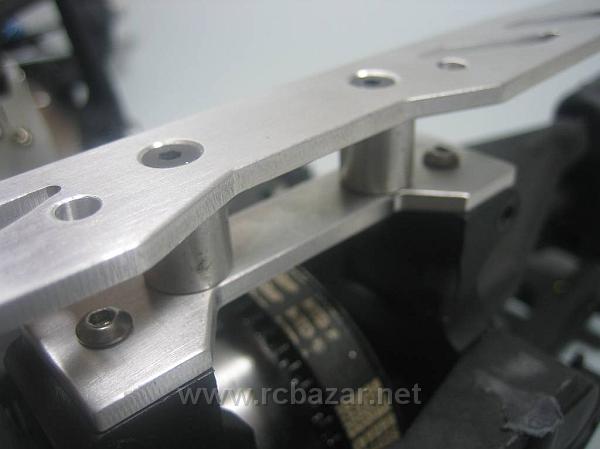

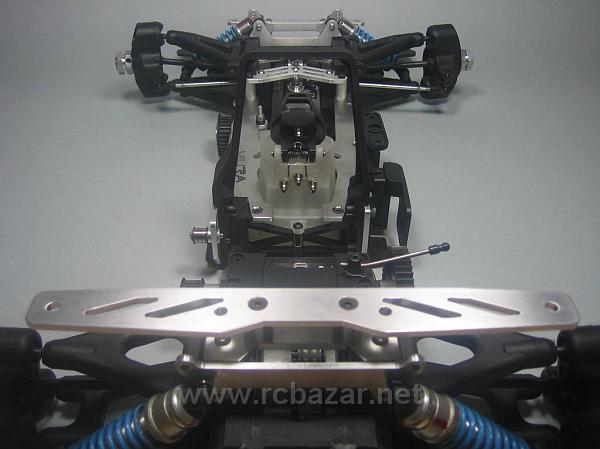

Un particolare del montaggio del paracolpi con due viti che sporgono per permettere ...

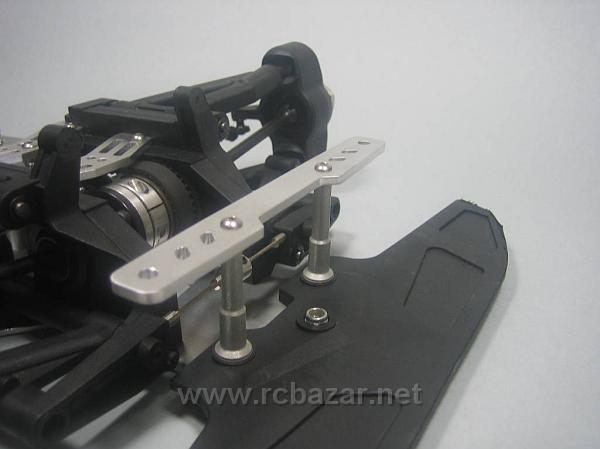

... il fissaggio di due colonnine di supporto ...

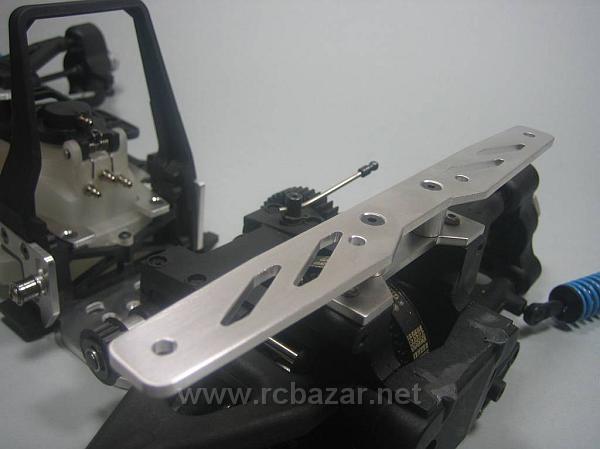

.. alla piastrina porta carrozzeria.

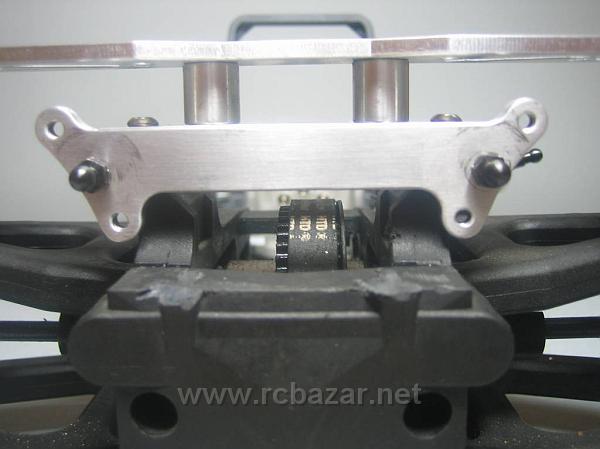

Queste sono le due piastrine per il fissaggio degli ammortizzatori con tre diverse posizioni.
Le stesse viste da dietro.
Questo e' invece il supporto carrozzeria posteriore

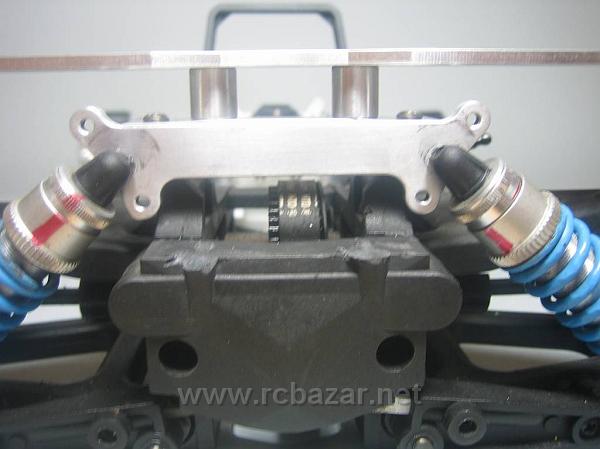

Questa e' la piastrina di ancoraggio degli ammortizzatori posteriori, anche qui abbiamo la possibilita' di ancorarci in tre diverse posizioni.
Abbiamo poi fissato la portaricevente.

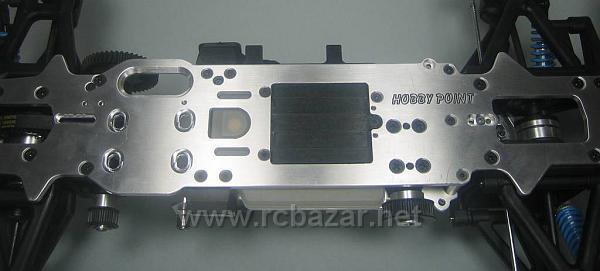

Ed infine il portabatterie accessibile da sotto il telaio.

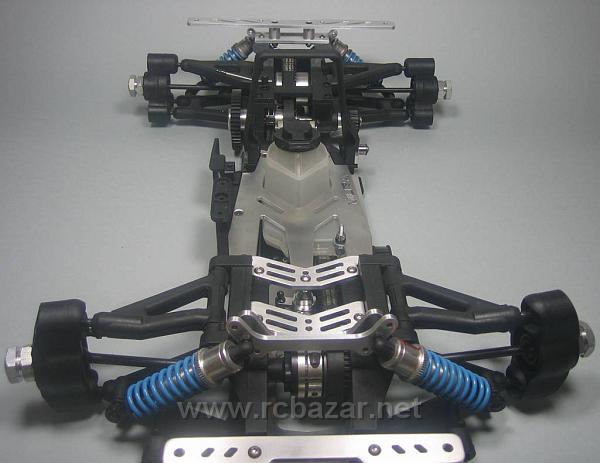

Operazione finita

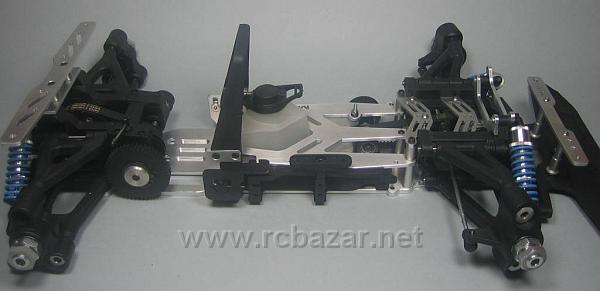

Il brutto anatroccolo si e' trasformato in questo bellissimo modello ...

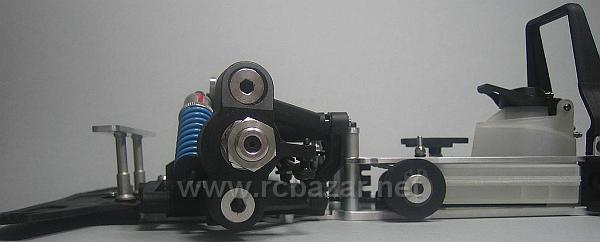

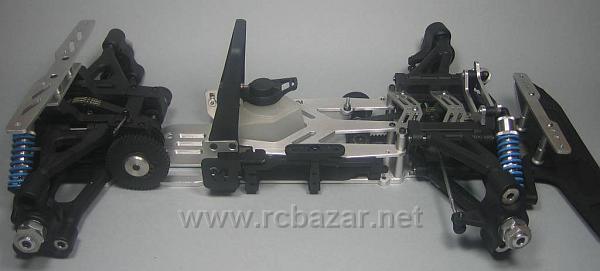

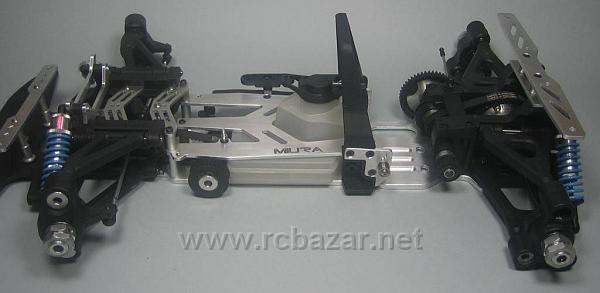

Vista laterale ...
Vista anteriore ...
Vista posteriore ...
In questa immagine, potete ammirare il bericentro piu' basso della categoria Rally Game
Cliccando su questa immagine, vedrete una immagine in HD
Cliccando su questa immagine, vedrete una immagine in HD
Ed infine la firma ....
