Riduttore di tensione Glow

Dettagli
Creato: Venerdì, 19 Maggio 2006 03:00

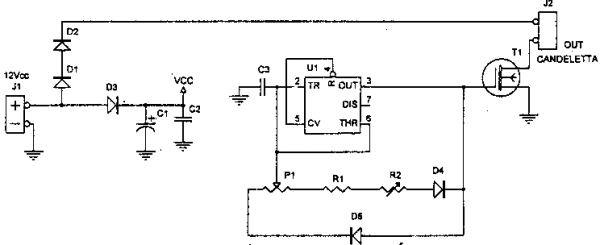

Luca (pazzodalegare) Drago, ci passa lo schema per un riduttore di tensione PWM adatto ad alimentare le candele dei nostri motori glow...


lista componenti
r1= 100K
r2= 1 M trimmer resistivo
C1= 47uF condensatore elettrolitico
C2= 100nF condensatore multistrato
C3= 47nF condensatore poliestere
D1=D2= 1N5402 diodo
D3= 1N4007 diodo
D4=D5= 1N4148 diodo
T1= BUZ 71 transistor
U1= NE 555 circuito integrato
P1= 22K potenziometro lineare
J1=J2= morsettiera a vite
