I-Fenix LF by Brett
- Dettagli
- Creato: Lunedì, 29 Giugno 2009 10:28
Primo capitolo il retrotreno! La macchina è bella entra in curva da dio, robusta e va anche forte. Non lo nascondo qualche problemino sul montaggio c'e' stato ma prontamente risolto al meglio. Scendiamo nei dettagli, cominciando dal retrotreno in particolare con le spalline posteriori...
I-Fenix LF by Brett
Eccovi qualche dritta per il montaggio e per migliorare il modello in modo artigianale suggeritaci da Brett. Primo capitolo il retrotreno! La macchina è bella entra in curva da dio, robusta e va anche forte. Non lo nascondo qualche problemino sul montaggio c'e' stato ma prontamente risolto al meglio. Scendiamo nei dettagli, cominciando dal retrotreno in particolare con le spalline posteriori...

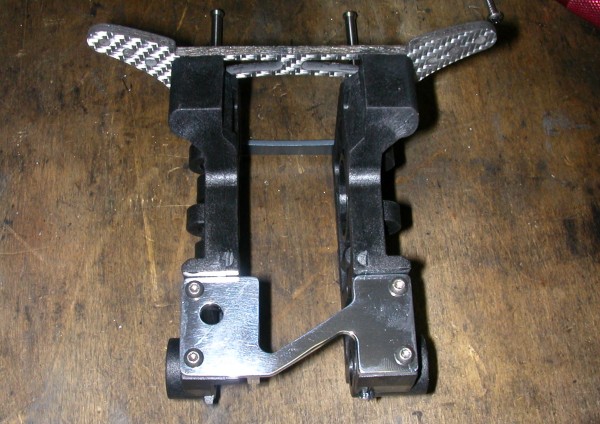

| Prima fase: Montare, come vedete nella foto sottostante, il supporto ammortizzatori, piastrina camme freno, spine acciaio post. inferiori con la piastrina di squadro. Vedi foto: |
|

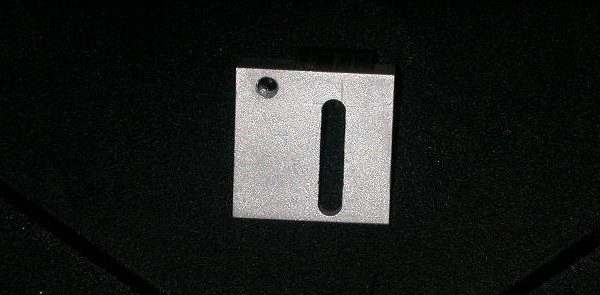

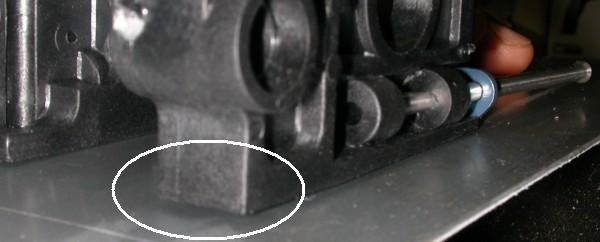

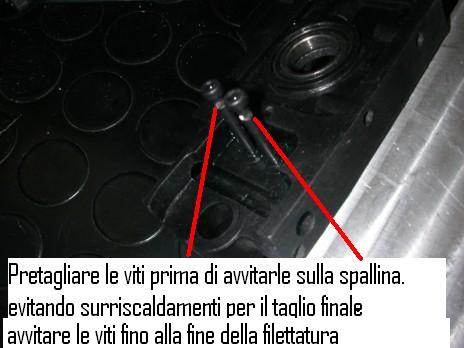

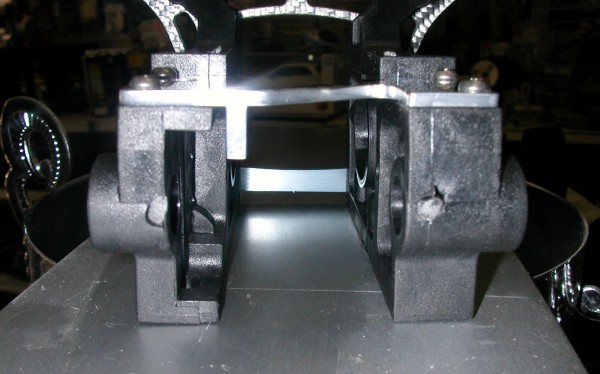

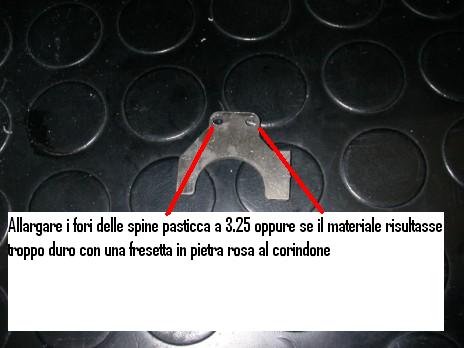

| nella prossima foto si vedranno dei particolari dove sarebbe meglio intervenire. ATTENZIONE:la piastrina supporto porta camme freno e' un pezzo artigianale creato da me che oltre a tenere le pasticche in squadro rinforza il retrotreno pur pesando pochissimi grammi. Seconda fase: controllare come spiana tutto il gruppo montato come la foto precedente. Se notate bene le spalline sono state stampate con una certa pendenza verso il posteriore. Quindi in fase di spianatura rispettare tale pendenza. Nella foto sottostante si nota il fuori squadro da riportare in piano con della carta vetrata a nastro da 100 o con l'aiuto di una scartavetratrice a nastro. |
|
|

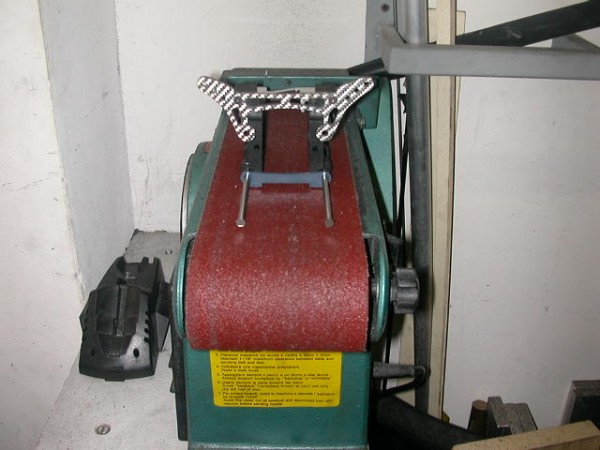

| Per l'operazione di spianatura, se non si è sicuri di come spingere la mano, ci si può aiutare con un calibro, misurando continuamente dei punti di riferimento a piacere. Io in officina la spianatura delle spalline la faccio in questo modo... |
|

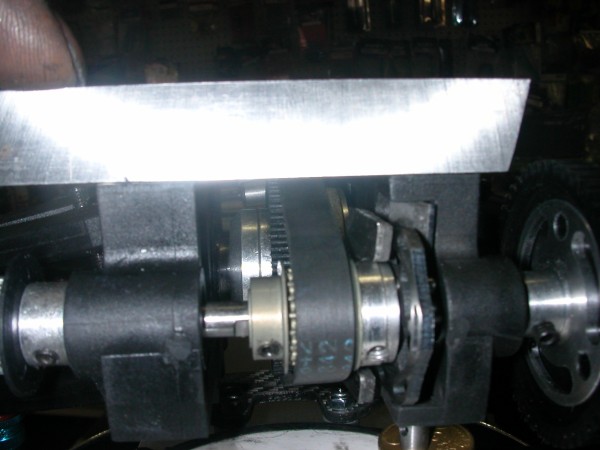

| Per controllare la qualità del piano usare una barretta d'acciaio oppure una squadretta da disegno oppure la parte piana del vostro calibro. |
|

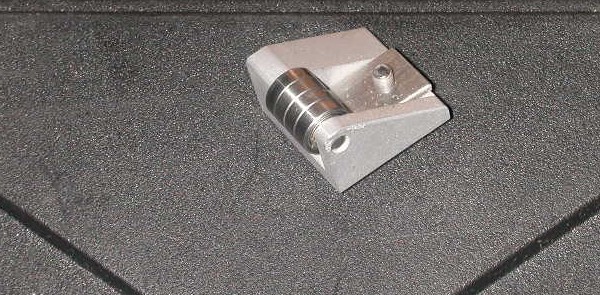

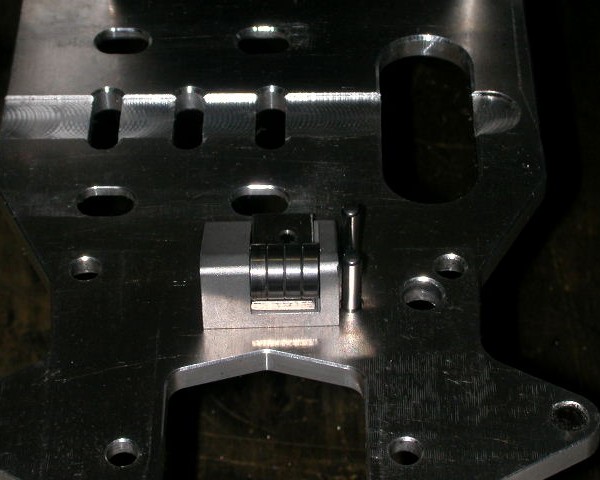

Francamente sia il freno che l'asse di trasmissione, le pulegge comprese e le pasticche di scatola vanno un gran bene di suo. Personalmente ho solo avvertito la mancanza di un bel tendicinghia in basso sul
telaio regolabile e quindi l'ho costruito montato su 4 cuscinetti da 5x8x2.5 senza modificare il telaio di serie compatibile anche con la I-FENIX2. |
|
|
|

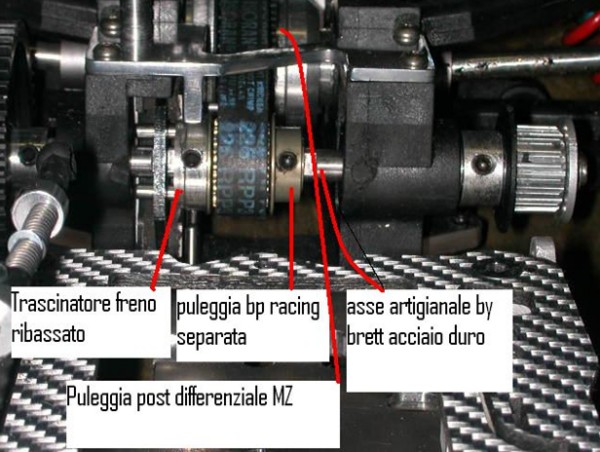

| Per ottimizzare lo scorrimento (parliamo sempre di retrotreno) ho apportato delle modifiche al reparto trascinatore freno e pulegge. Ripeto i suoi pezzi originali vanno benissimo ma per chi volesse un po' di scorrevolezza in più.... Praticamente ho usato: un asse centrale d'acciaio duro rettificato di mia produzione, una puleggia in ergal by bp racing ad alto scorrimento, la puleggia del differenziale post. dell'mz che ha i denti che vanno d' accordissimo e copiano alla perfezione il passo delle cinghie con le pulegge bp racing infine ho tornito il trascinatore del freno togliendogli la sua tradizionale dentatura e lasciando solo la parte che con i due perni per trascinare il disco e li dove c'e' il grano per fissarlo sull'asse. |
|

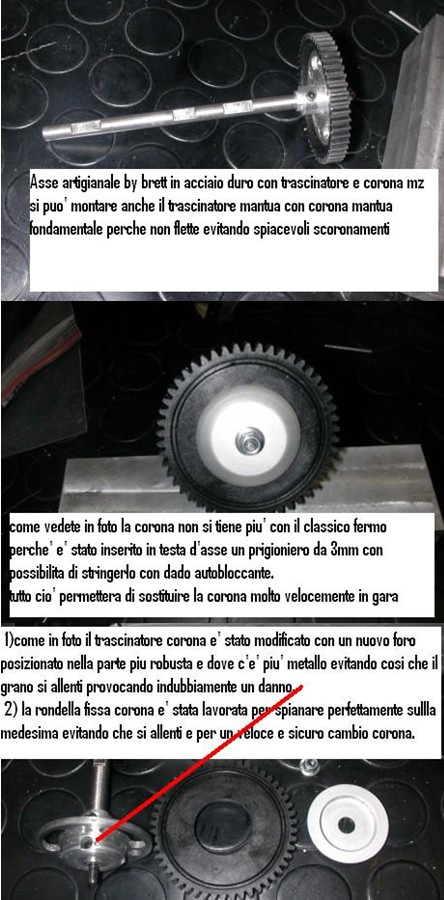

Asse di trasmissione artigianale in acciaio duro completo di trascinatore corona. |
|
|
|
|
|
|
|
|
|
