La percentuale di carica dei pacchi batteria
- 13 Lug 2004
Per ottenere la tabella di conversione Tensione / % di carica, è necessario conoscere la curva caratteristica di scarica delle batterie al NiMh.

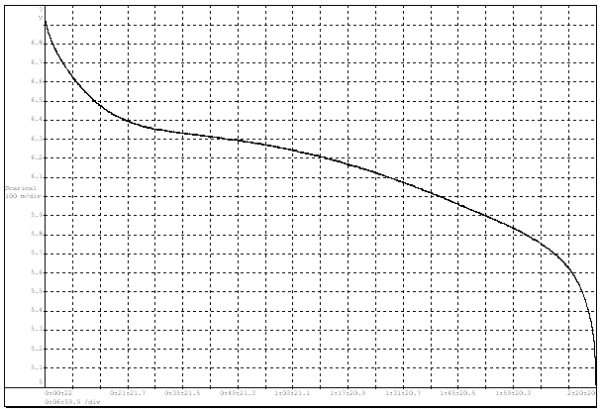

Tale curva è visibile in Fig. 1, e si riferisce ad un pacco da 5 elementi. l'andamento della curva tuttavia non dipende dal numero di elementi del pacco batterie, ma e comune per tutte le batterie al NiMh, quello che ovviamente cambierà in funzione del numero di celle di cui è composto il pacco batterie, è il valore della tensione sull'asse Y.
La lunghezza invece della curva (asse X), che identifica il tempo di scarica, dipende dalla capacità della batteria espressa in mAh e dalla corrente di scarica. Per ottenere la percentuale di carica della batteria, occorre valutare la tensione della batteria con un carico all'incirca equivalente al carico relativo all'impianto del modello.
Da misure fatte, l'assorbimento medio di un impianto RC (N° 1 radioricevente e N° 2 servi digitali) durante il suo funzionamento è di circa 500mA, tale assorbimento diminuisce nel caso di utilizzo di servi analogici.
Da notare che l'andamento della curva è comune a tutte le batterie NiMh, solo in presenza di una corrente di scarica più o meno costante, se la corrente di scarica cambia durante il processo di scarica, anche la curva subirà un diverso andamento.
Per ottenere un carico in grado di assorbire circa 500 mA dal pacco batterie, basta inserire una resistenza da 12 Ω (3W) e misurare la tensione ai suoi capi.
La tensione ai capi di una batteria a 5 elementi, completamente carica è poco inferiore ai 7 V (6.95), quando la tensione raggiunge un valore do 5.1 / 5 V possiamo considerare la batteria completamente scarica.
Se osserviamo la curva, notiamo che in prossimità di bassi valori di capacità di carica (<10%), la tensione scende molto rapidamente: per sicurezza è bene stare lontano da tali valori.
La zona della curva in cui la tensione scende abbastanza linearmente in funzione della capacità , è fra l'80 ed il 10 %.
La tabella raffigura i valori di tensione in funzione della percentuale di carica sia per i pacchi batterie da 5 che da 4 elementi.
 |
| Percentuale di carica | Valore di tensione (V) per batteria MiMH da 5 elementi | Valore di tensione (V) per batteria MiMH da 4 elementi |
| 100% | 6.95 | 5.56 |
| 95% | 6.63 | 5.3 |
| 90% | 6.48 | 5.18 |
| 85% | 6.4 | 5.12 |
| 80% | 6.35 | 5.08 |
| 75% | 6.33 | 5.06 |
| 70% | 6.31 | 5.04 |
| 65% | 6.29 | 5.03 |
| 60% | 6.27 | 5.01 |
| 55% | 6.24 | 4.99 |
| 50% | 6.21 | 4.96 |
| 45% | 6.17 | 4.93 |
| 40% | 6.12 | 4.89 |
| 35% | 6.08 | 4.86 |
| 30% | 6.02 | 4.81 |
| 25% | 5.96 | 4.76 |
| 20% | 5.9 | 4.72 |
| 15% | 5.83 | 4.66 |
| 10% | 5.75 | 4.6 |
| 5% | 5.63 | 4.5 |
| 0% | 5.01 | 4 |
