La XRayXB8 Rally della SprintRC prende forma, il

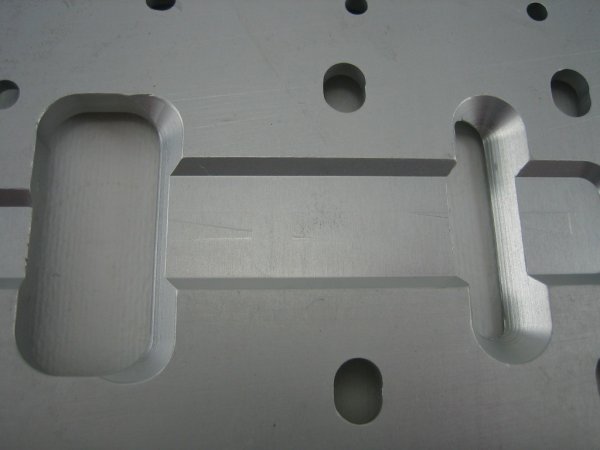

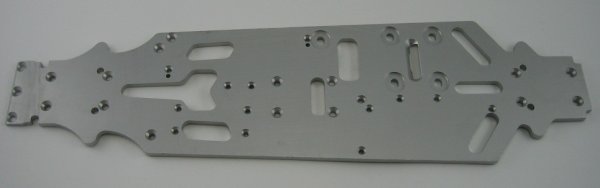

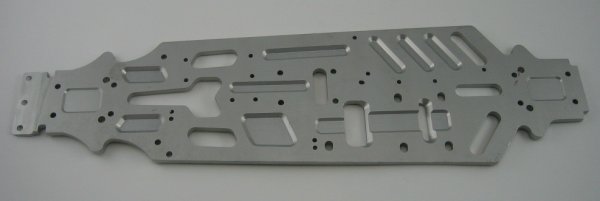

telaio, il gruppo centrale, la piastra radio, il serbatoio, gli ammortizzatori, tutto semplice, un montaggio senza alcun intoppo, facile e intuitivo, un vero piacere per il modellista che ama la precisione dei pezzi, la qualità dei materiali e le soluzioni pratiche e funzionali...| Concludiamo la Fase 6 iniziata nel precedente articolo, con l'assemblaggio dei gruppi sospensione anteriore e posteriore al telaio, del quale vi mostriamo sotto i due lati ed il particolare degli scassi in corrispondenza del motore... |
|
|
|
|

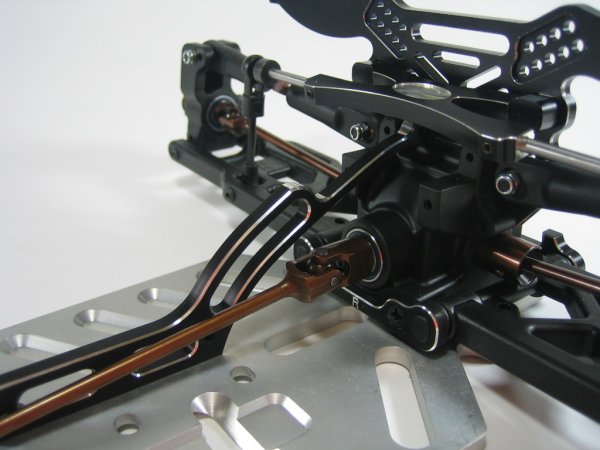

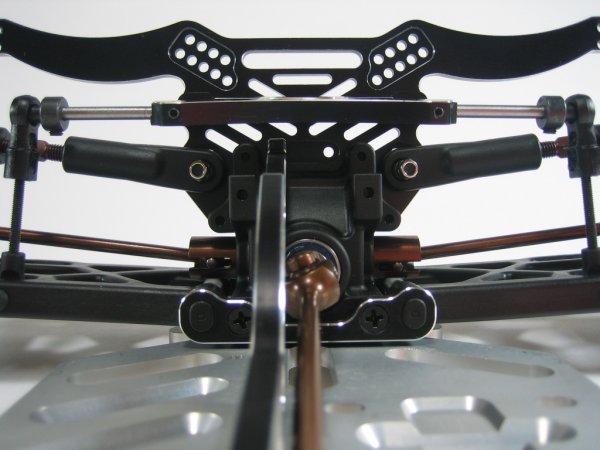

| Ecco il braccio di irrigidimento posteriore... |
|
|

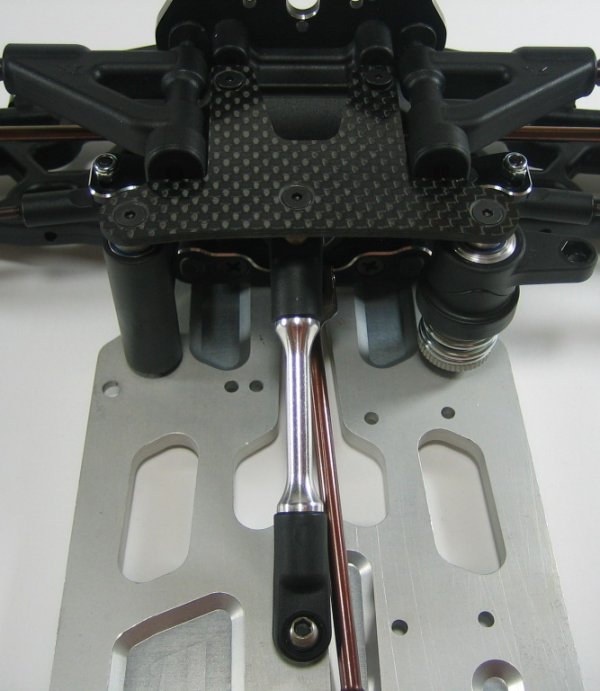

| ... ed il montaggio dello stesso sul gruppo posteriore ed il tutto al telaio. |
|

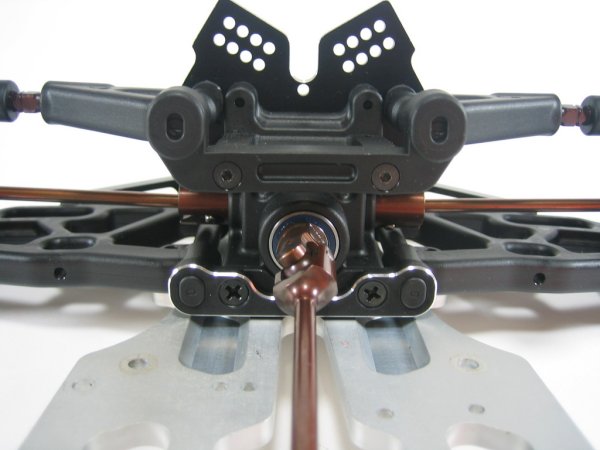

| Montiamo ora il gruppo anteriore a terminare la fase 6... |
|

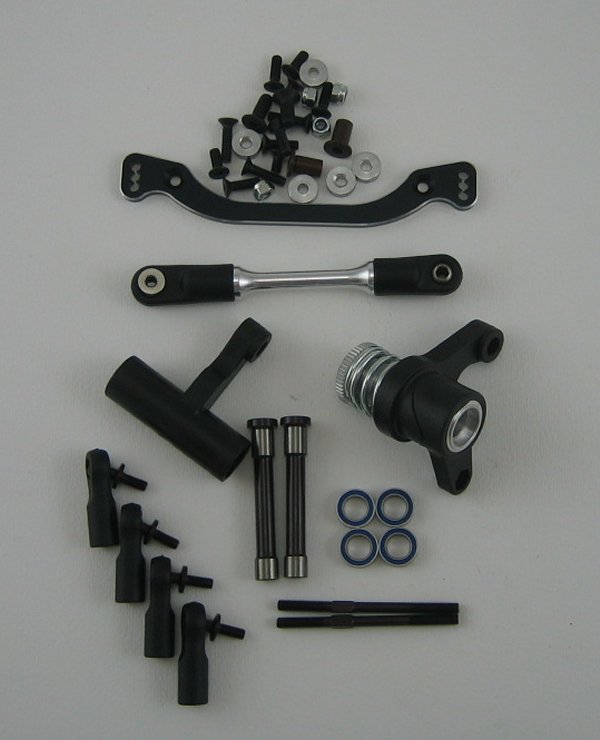

| La Fase 7 prevede il montaggio del
salvaservo e dei tiranti dello sterzo, quì sopra i componenti che troverete nella busta... |
|

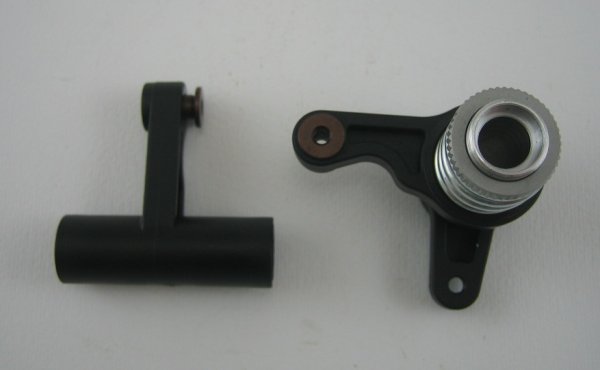

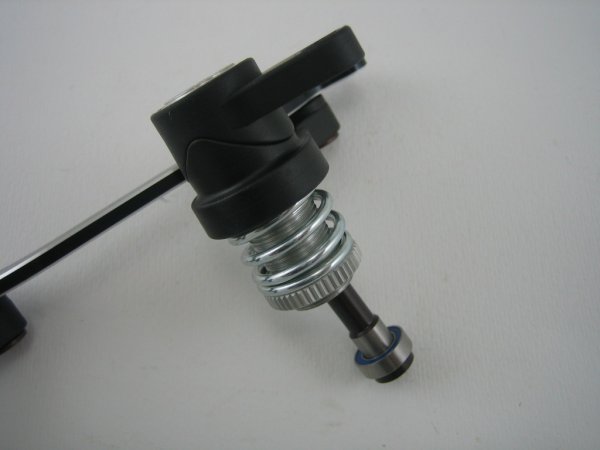

| ... il salvaservo è fornito già montato, prevede una ghiera per il controllo del carico sulla molla... |
|

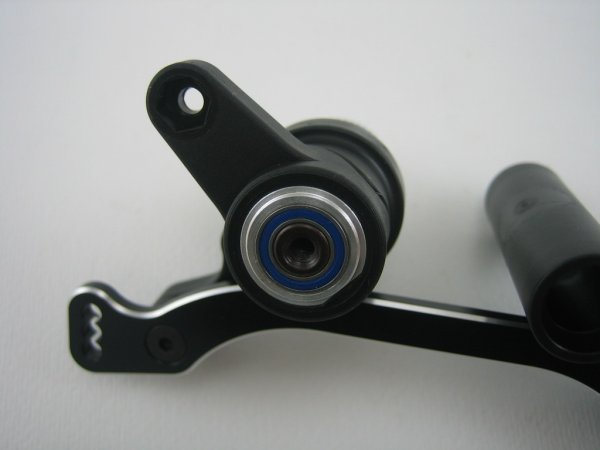

| ... un bellissimo boomerang con la possibilità di modificare l'Ackermann... |
|
|
| ...tutto cuscinettato e montato su colonnine in acciaio... |
|

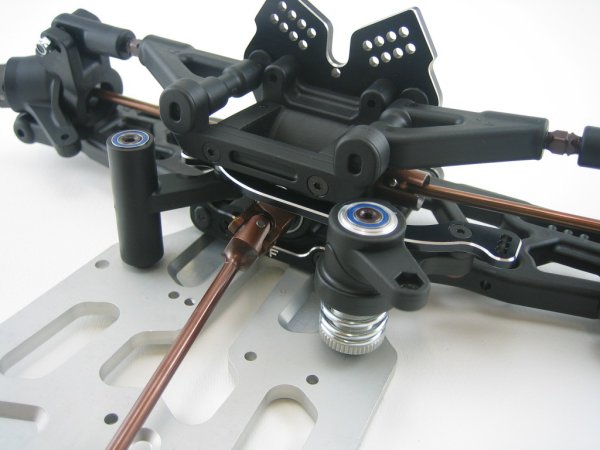

| Eccolo assemblato al telaio... |
|

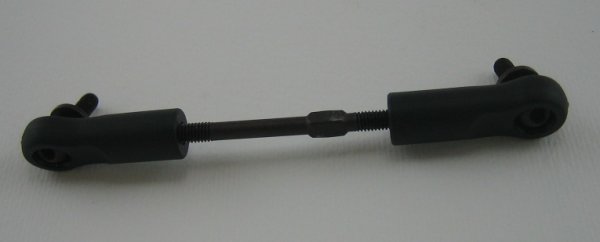

| ...prepariamo i tiranti dx-sx per lo sterzo... |
|
|

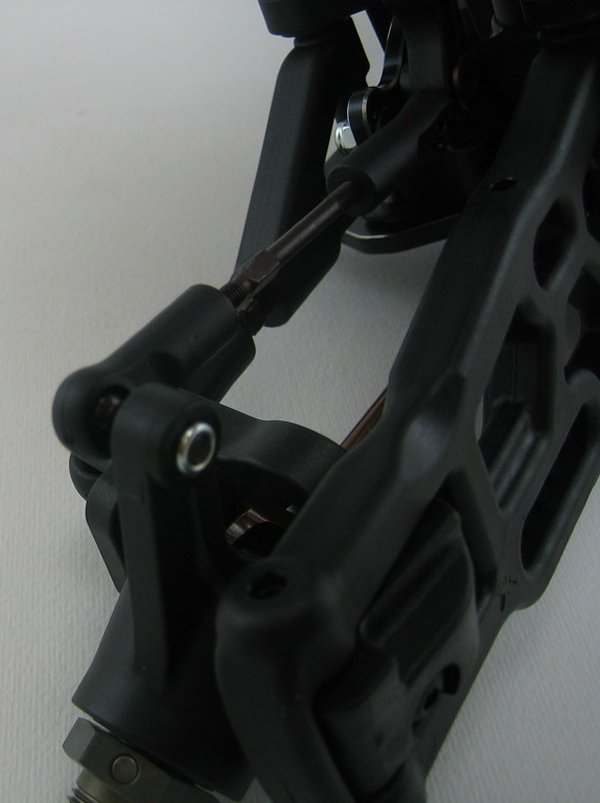

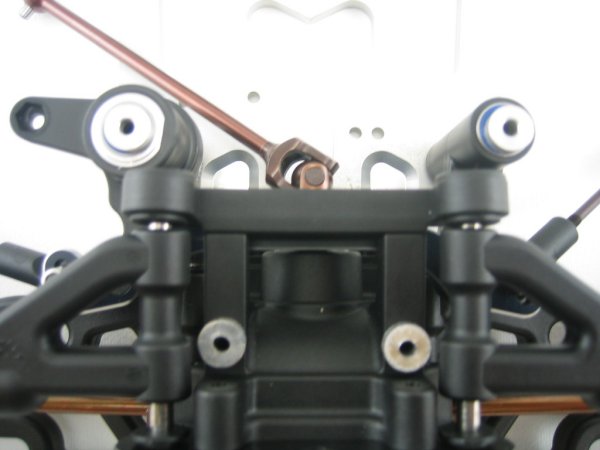

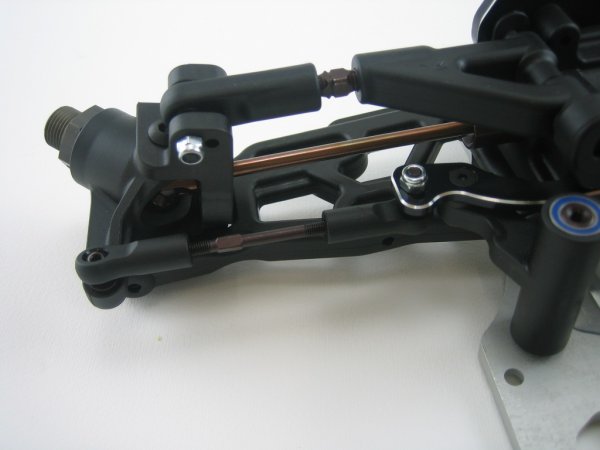

| ... e colleghiamoli ai fuselli e al boomerang, sul foro centrale. |
|

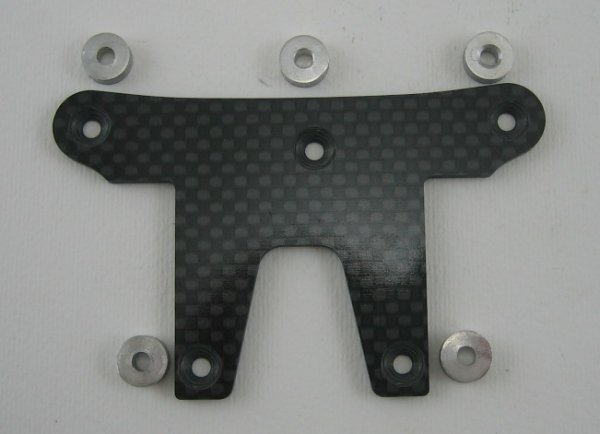

| La piastrina di irrigidimento viene fornita con 5 spessori.. |
|
|
| ... da posizionarsi come da fotografie |
|
|

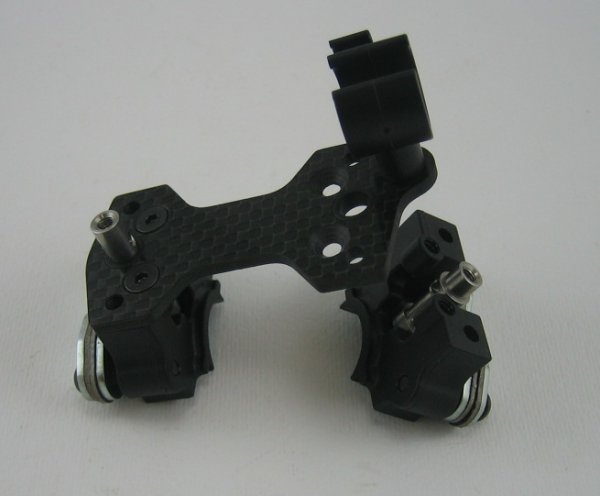

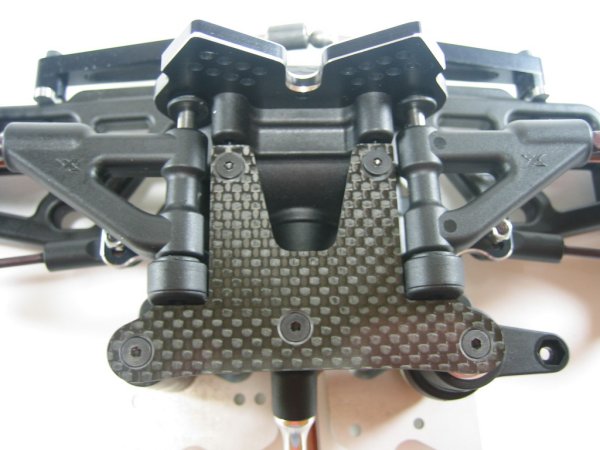

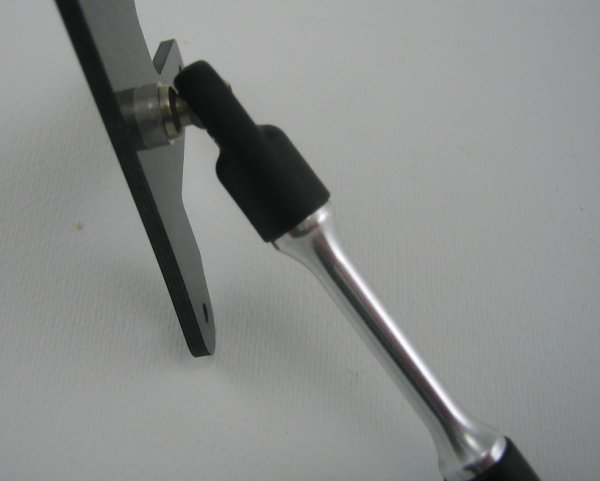

| Montiamo la piastrina in
carbonio con il tirante di irrigidimento ed anche la fase 7 è completata |
|

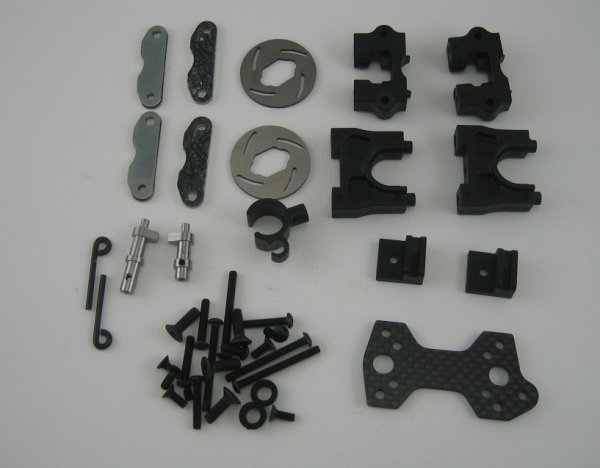

| Ecco i componenti per il montaggio della Fase 8, il gruppo centrale con il palo rigido ed i freni... |
|
| Montiamo le pastiglie sui loro supporti lasciando circa 2 mm di spazio, che una volta inserito il disco, diventeranno 6 decimi... |
|
|

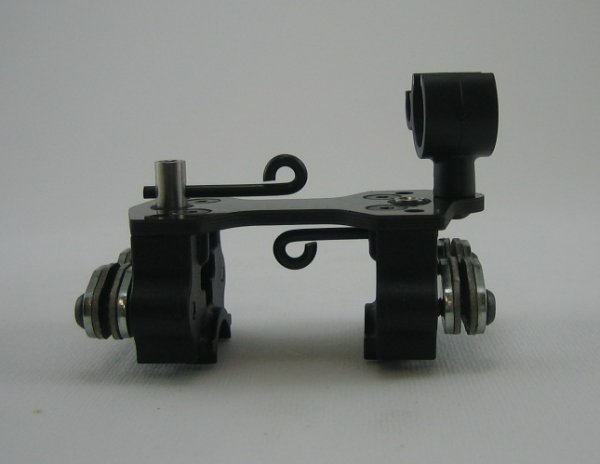

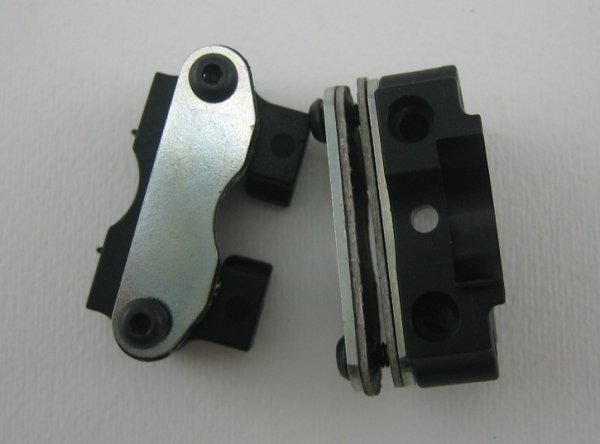

| ... inseriamo le camme dei freni e montiamo tutto sul piastrino superiore con l'avvertenza di non tirare subito le viti al 100%... |
|
| Montiamo le guide inferiori del disco sul supporto scomponibile... |
|

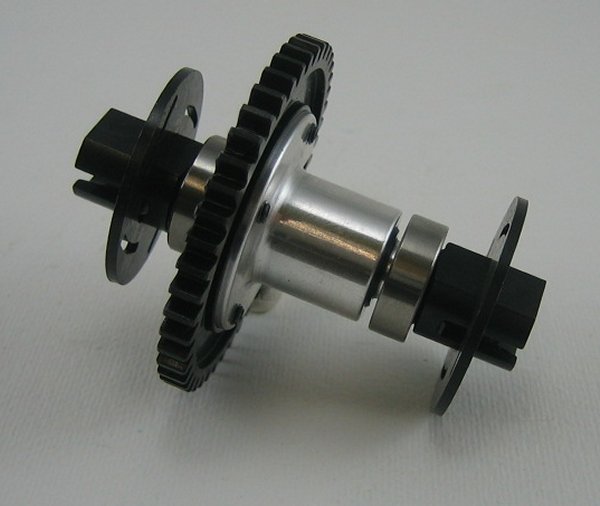

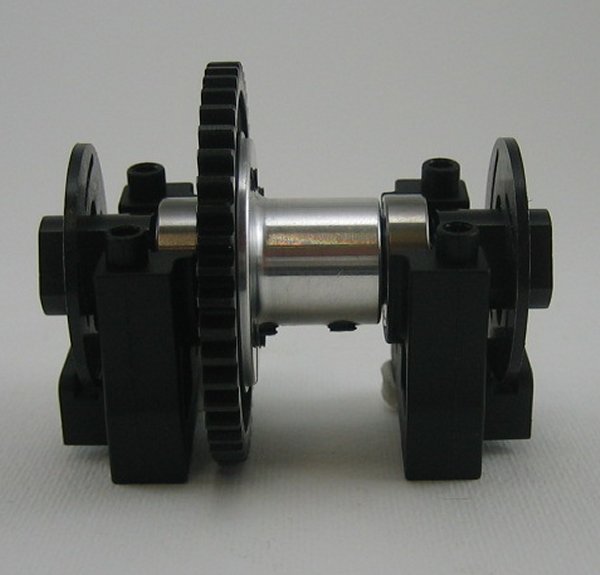

| ...prendiamo il palo centrale e inseriamo i dischi sui bicchierini... |
|
| ...posizioniamolo sul gruppo centrale ... |
|

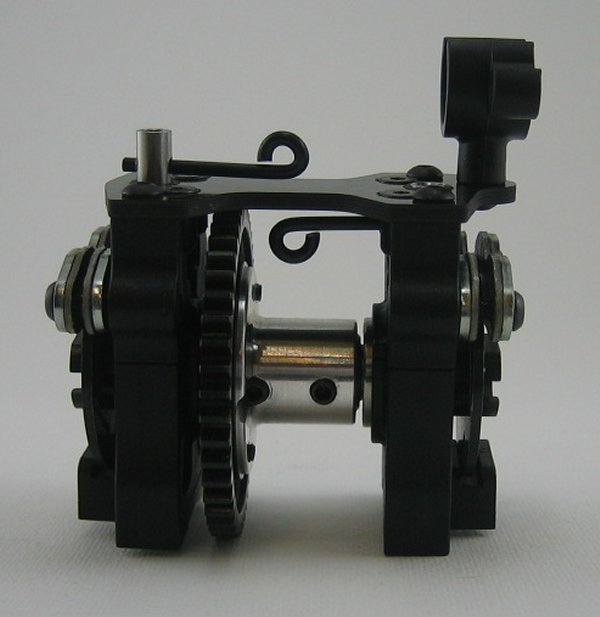

| ... e chiudiamo il tutto, tirando tutte le viti |
|

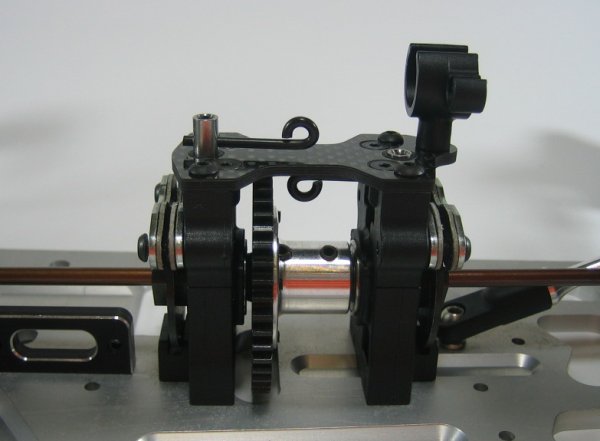

| A terminare la fase 8 montiamo il gruppo centrale sul nostro telaio... |
|

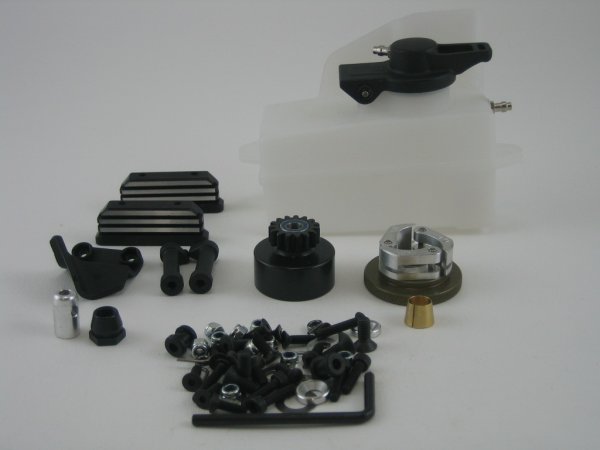

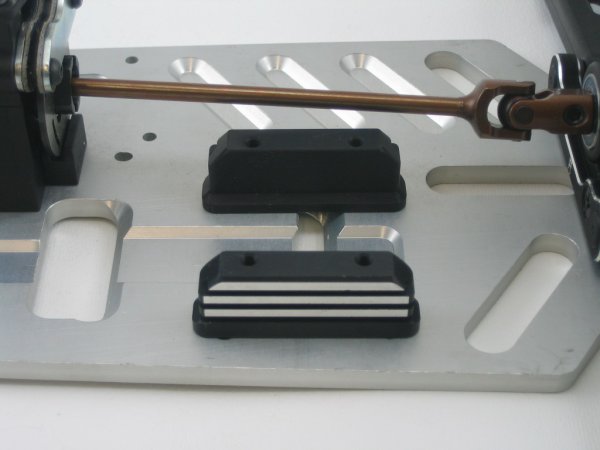

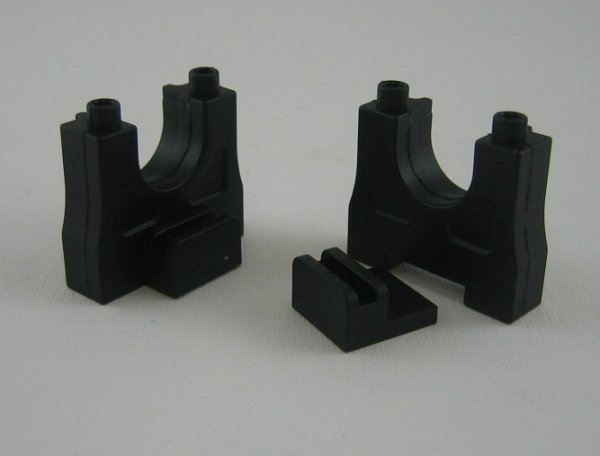

| La Fase 9 prevede il montaggio del serbatoio e del motore, noi ci limiteremo a mostrarvi il serbatoio, il supporto marmitta ed i banchetti motore... |
|
|

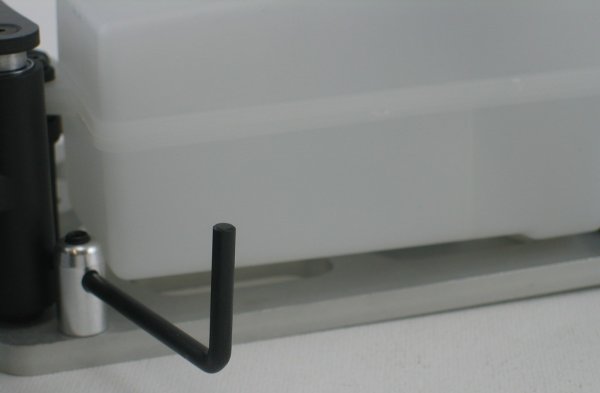

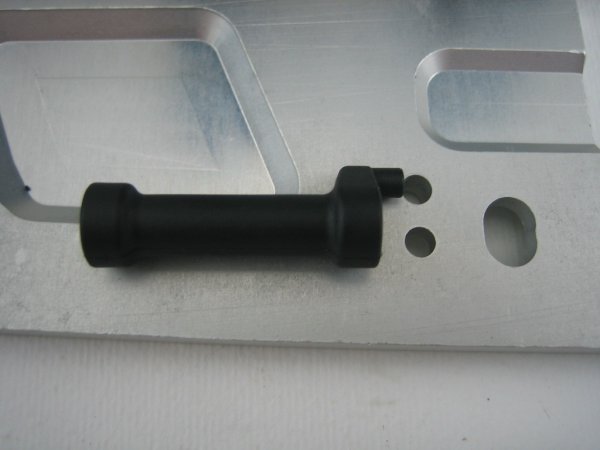

| La
colonnina del serbatoio in plastica antivibrazioni... |
|

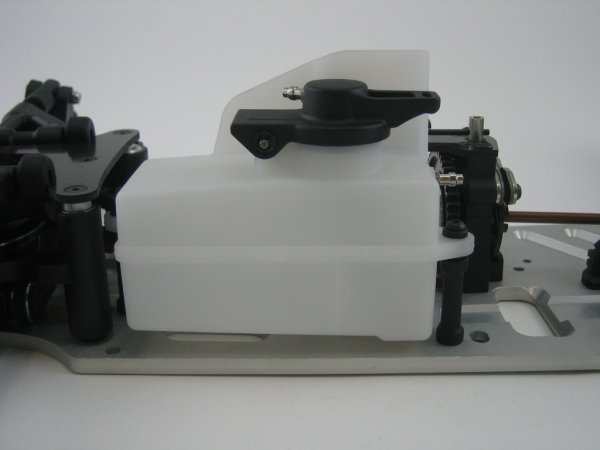

| ...il serbatoio montato... |
|
| ...e il supporto marmitta |
|

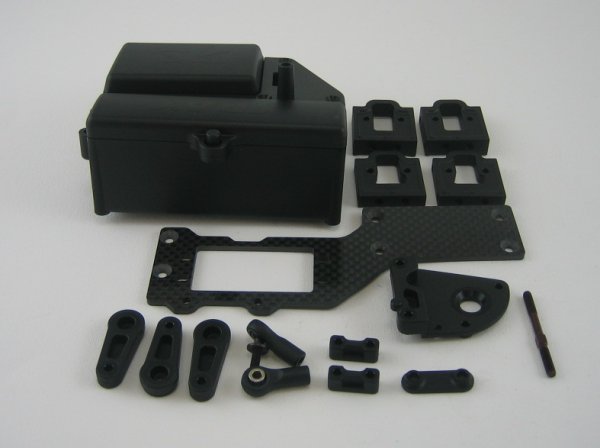

| I componeneti della piastra radio e la scatola ricevente e batterie della Fase 10 includono i supporti per servocomandi Ko Propo, Futaba e Sanwa squadrette, tiranti e un pratico portatrasponder... |
|

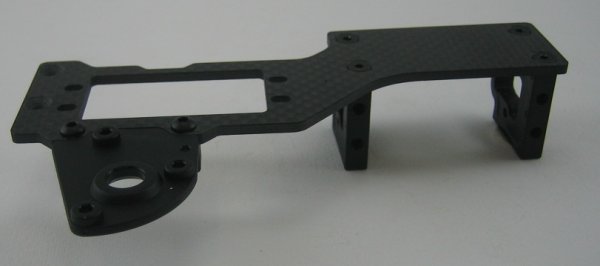

| Montiamo prima la piastra radio con il portatrasponder e i supporti per il servocomando anteriore sdraiato... |
|

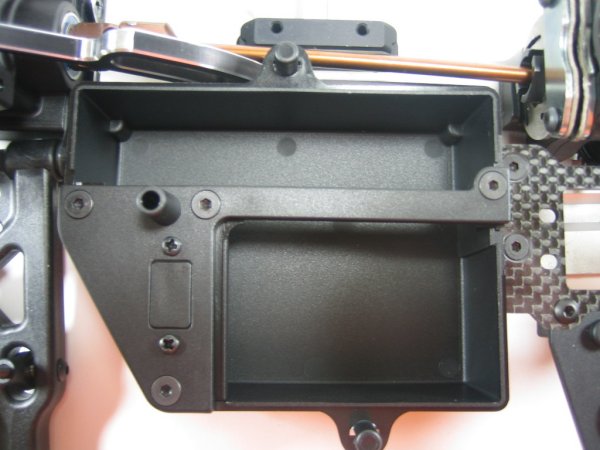

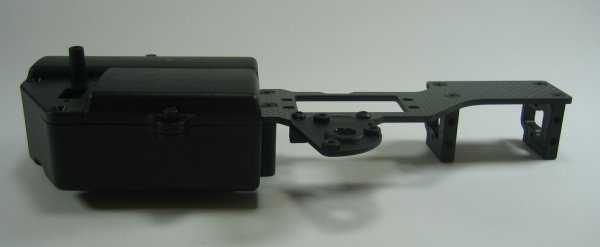

| ...fissiamo la scatola portaricevente e portabatterie... |
|
| ...e posizioniamo il tutto sul telaio... |
|
| ...ricordandoci di fissare l'inserto nella scatola e nel caso non usassimo l'interruttore, di chiudere il relativo foro... |
|
|
|

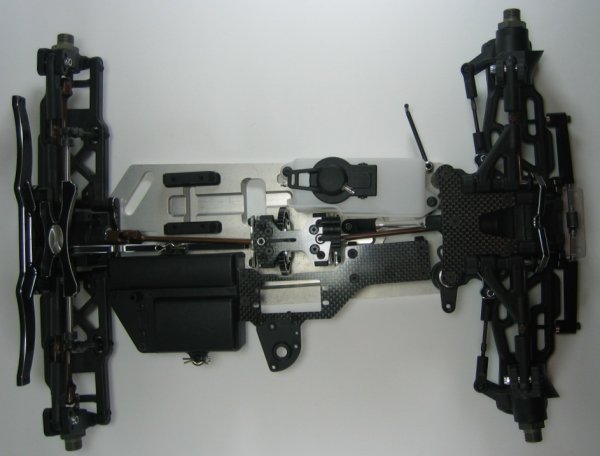

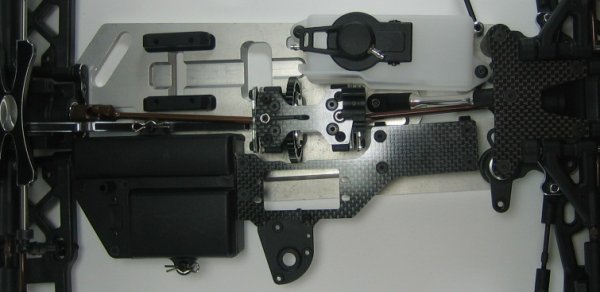

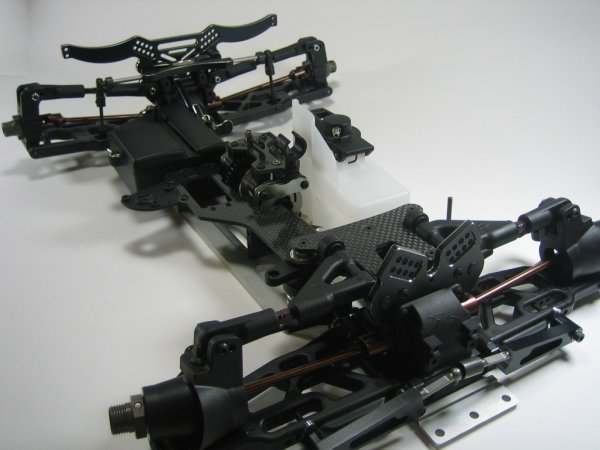

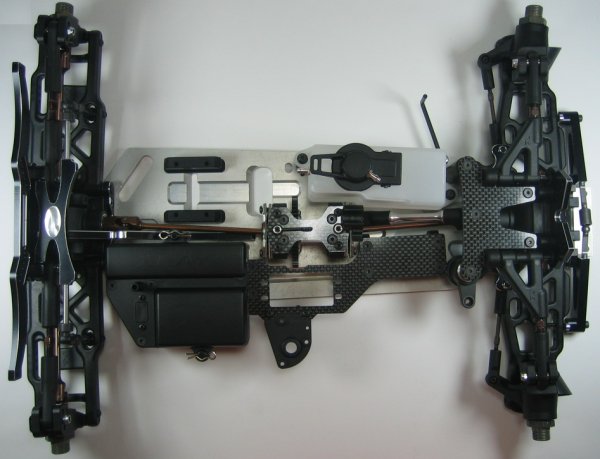

| Ecco come si presenta ora la nostra XB8 da Rally... |
|

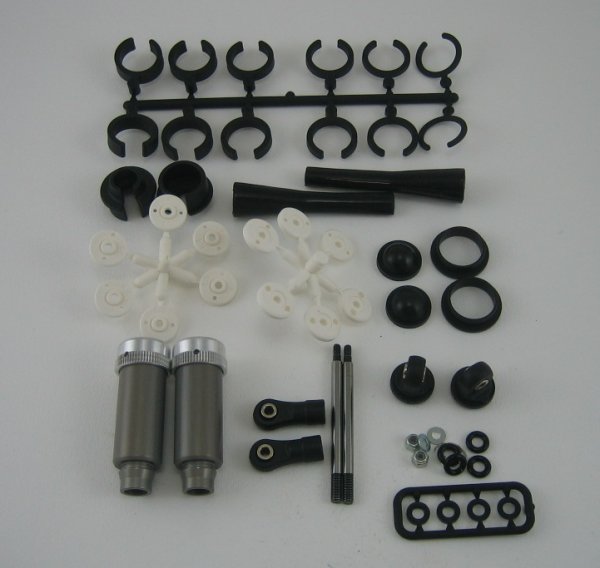

| Eccoci alla Fase 11, la preparazione degli ammortizzatori, quì sopra i componenti che troverete nelle rispettive buste... |
|

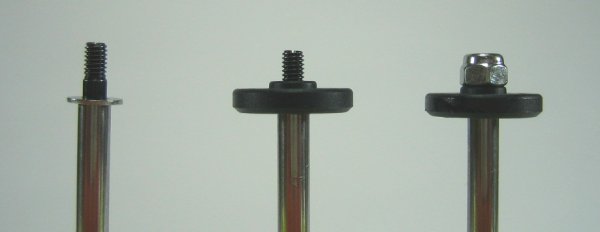

| Prepariamo gli steli montando in successione, la rondella, il piattello (l'
assetto base suggerisce l'utilizzo dei piattelli con i fori da 1,3mm normali, non quelli conici per intenderci) e per finire il dado autobloccante... |
|

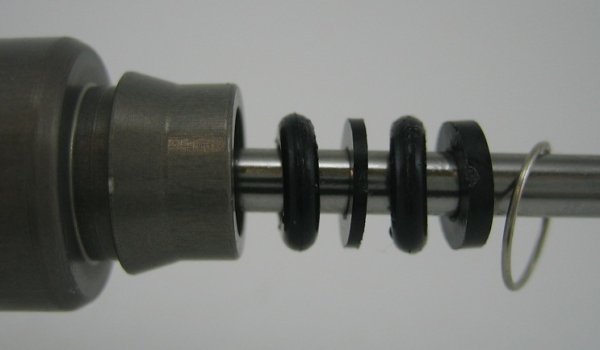

| Ecco la successione di oring, rondelle in plastica e mollettine da montare sul corpo ammortizzatore.. |
|

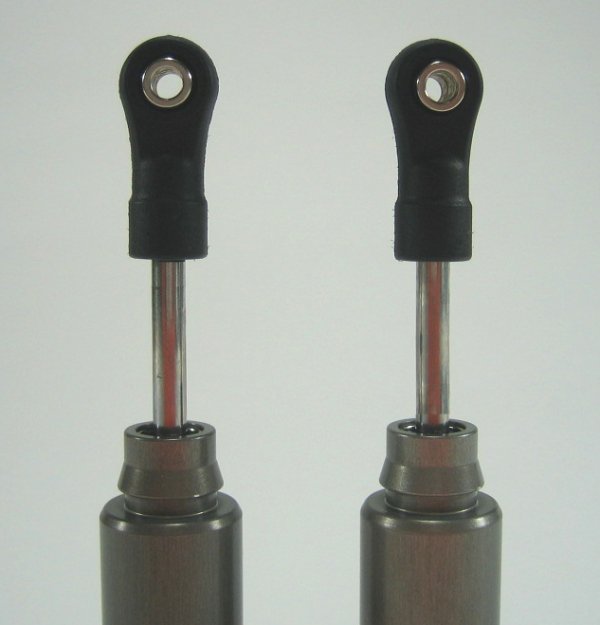

| Una volta inserito lo stelo e controllata la sua scorrevolezza, montiamo gli
uniball... |
|

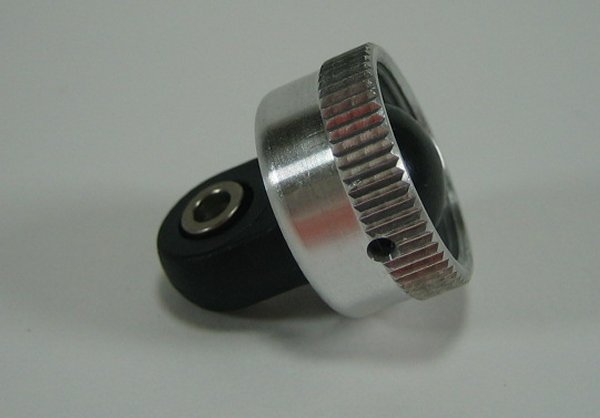

| Una bella immagine del
tappo, con il foro di spurgo dell'aria e olio in eccesso, la membrana per il recupero e l'uniball superiore... |
|
|

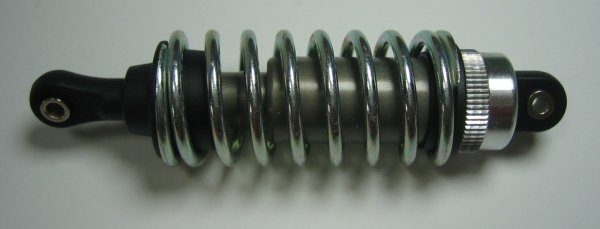

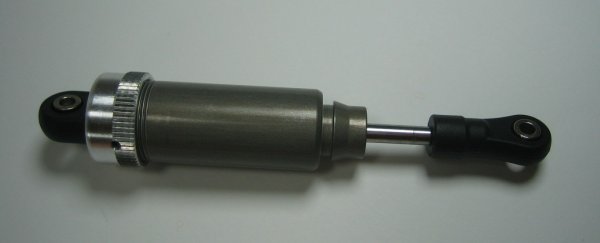

| Un ammortizzatore finito... |
|

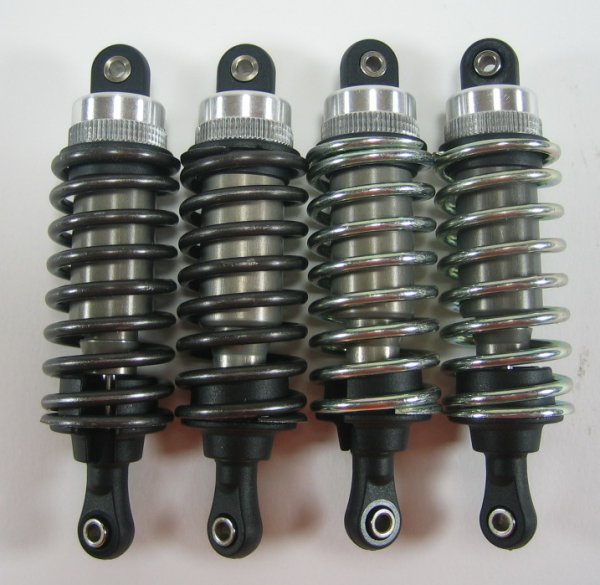

| I 4 ammortizzatori con le molle che l'assetto base suggerisce, nere da 2,6mm all'Anteriore e Cromate da 2,4 al posteriore... |
Anche per oggi abbiamo finito, ci ritroviamo la prossima settimana per l'ultima fase dove finiremo l'assemblaggio e vi passeremo qualche dritta per un buon assetto base... |
